Описание

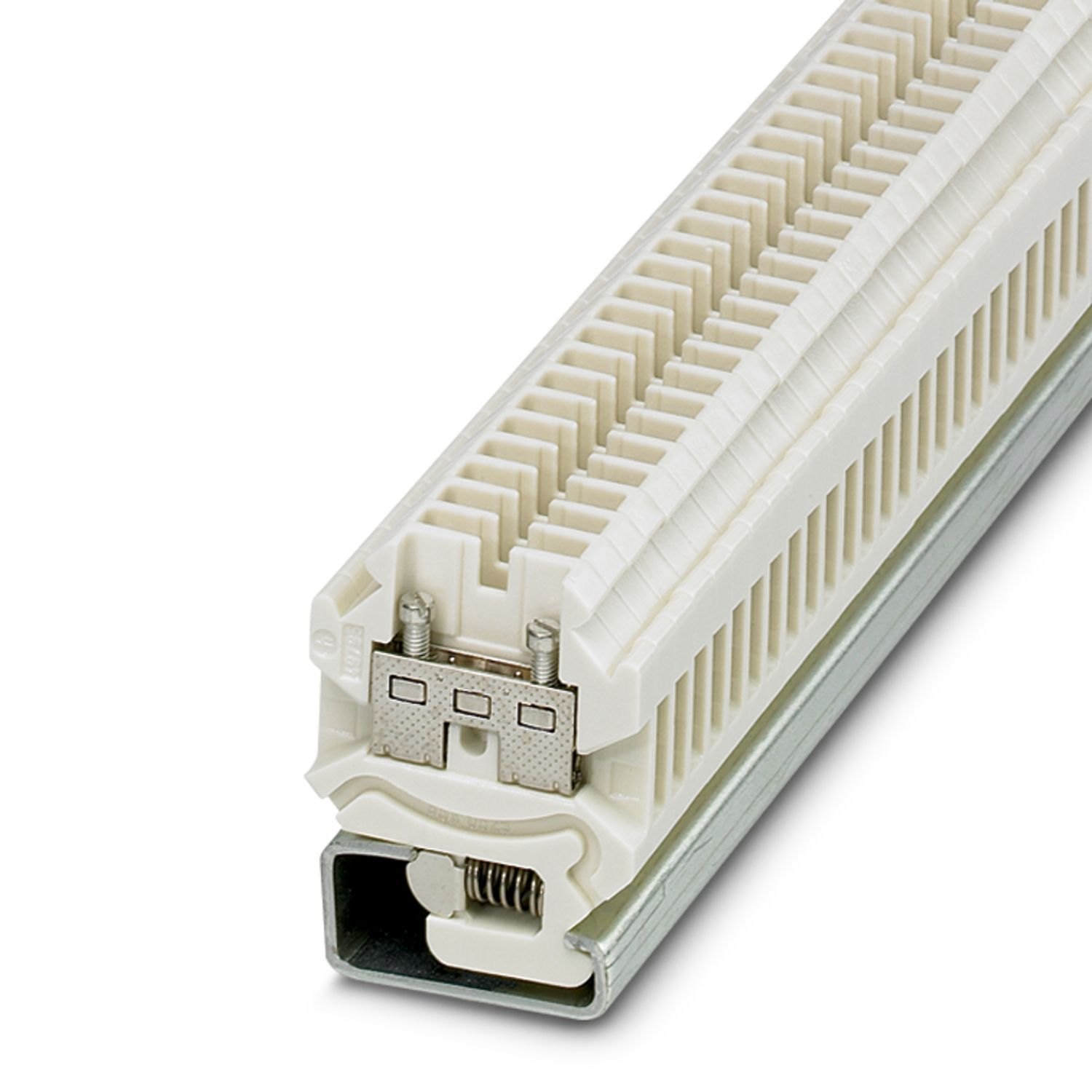

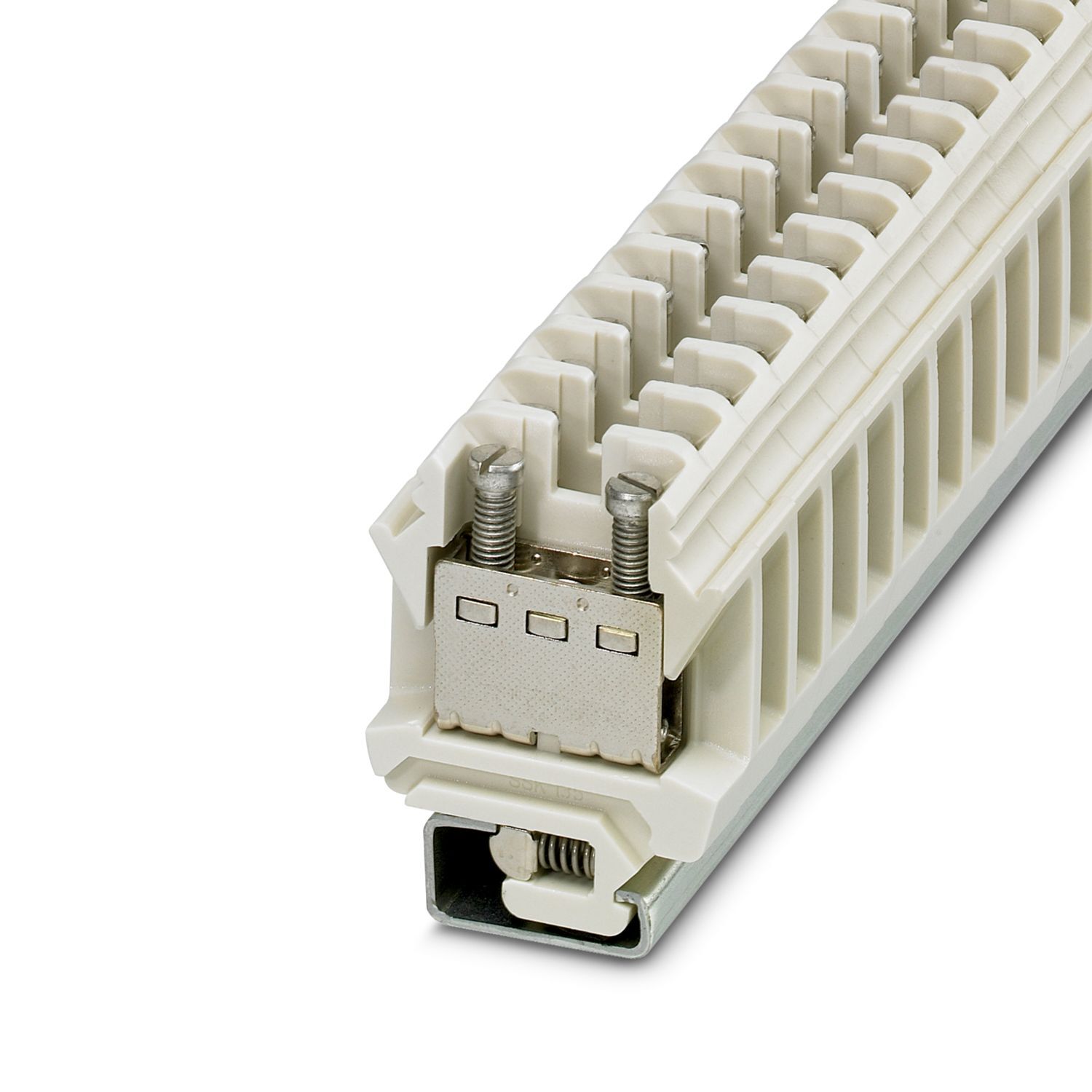

Проходная клемма, тип подсоединения: резьбовое, сечение: 1 мм2 - 35 мм2, AWG 18 - 2, цвет: белый, способ монтажа: NS 32, материал изоляции: керамика
Характеристики
Штрих-код
4017918002596
Габариты (ДxШxВ, см):
15.3x53x67
Номер артикула
0505055
статус на складе в Германии
На складе
Номинальное сечение
35 мм²,
25 мм²
Количество рядов
1
Количество точек подключения
2
Товар доставляется
да
Преимущества_
Монтаж на G-образную несущую рейку NS 32|Компактная конструкция|Простота разветвления цепей посредством шунтирования
Упаковочная единица
10,
10 Количество
Минимальное количество, предусмотренное условиями заказа
10,
10 Количество
Вес/шт. (с упаковкой)
98,62 g
Вес/шт. (без упаковки)
90,88 g
Цвет
слон. кость (RAL 1014)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793,
2026-04-09T16:40:09
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/prohodnye-klemmy-ssk-135-ker-ex-0505055,
https://www.phoenixcontact.com/ru-kz/produkty/vysokotemperaturnaya-klemma-ssk-135-ker-ex-0505055
Тип изделия
Высокотемпературная клемма
Потенциалы
1
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
4,06 Вт
Количество точек подключения на ярус
2
Тип подключения
Винтовые зажимы
Резьба винтов
M6
Момент затяжки
3,2 ... 3,7 Нм
Длина снятия изоляции
16 мм
Калиберная пробка
B7
Сечение жесткого провода
1 мм² ... 35 мм²
Сечение проводника AWG
18 ... 2 (пересчитано согласно МЭК)
Сечение гибкого провода
1 мм² ... 25 мм²
Сечение гибкого проводника [AWG]
18 ... 4 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,75 мм² ... 25 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,75 мм² ... 16 мм²
2 жестких провода одинакового сечения
0,75 мм² ... 10 мм²
2 гибких провода одинакового сечения
0,75 мм² ... 10 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
0,75 мм² ... 10 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,75 мм² ... 10 мм²
Номинальный ток
101 A (для кабеля сечением 25 мм² Поперечное сечение)
Максимальный ток нагрузки
125 A (Для кабеля сечением 35 мм²),
113 A
Номинальное напряжение
800 В
Ширина
15,3 мм
Высота
53 мм
Глубина на NS 32
67 мм
Группа изоляционного материала
I
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 180 °C
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 32
Ценовая группа
BE1211
Номер таможенного тарифа
85369010
Страна происхождения
DE
downloads
https://www.phoenixcontact.com/product/product/MDUwNTA1NQ/downloads/7926326?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MDUwNTA1NQ/downloads/7926827?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
compatible_products
https://www.phoenixcontact.com/ru-pc/produkty/cepnoi-mostik-kbi-15-0205203, https://www.phoenixcontact.com/ru-pc/produkty/vintovaa-peremycka-fbi-2-15-0201333, https://www.phoenixcontact.com/ru-pc/produkty/vintovaa-peremycka-fbi-2-15-ib-3057319, https://www.phoenixcontact.com/ru-pc/produkty/vintovaa-peremycka-fbi-3-15-ib-3057322, https://www.phoenixcontact.com/ru-pc/produkty/koncevaa-kryska-d-ssk-135-ker-0205067, https://www.phoenixcontact.com/ru-pc/produkty/din-reika-s-perforaciei-ns-32-perf-2000mm-vpe-10-1201002, https://www.phoenixcontact.com/ru-pc/produkty/nesusaa-reika-bez-perforacii-ns-32-unperf-2000mm-vpe-10-1201015, https://www.phoenixcontact.com/ru-pc/produkty/planka-zack-zb-15unbedruckt-0811972, https://www.phoenixcontact.com/ru-pc/produkty/planka-zack-zb-15-cus-0824945, https://www.phoenixcontact.com/ru-pc/produkty/planka-zack-zb-15lgsl1-npe-0811998, https://www.phoenixcontact.com/ru-pc/produkty/otvertka-szs-10x40-vde-1205066
count
0
Серия изделий
SSK
Подключение согласно стандарту
МЭК 60947-7-1
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
1000 °C
Испытание импульсным напряжением
Испытание импульсным напряжением
Испытательное напряжение, заданное значение
2 кВ
Результат
Испытание пройдено
Испытание на нагревание
Испытание на нагревание
Требования, испытание на нагревание
Повышение температуры ≤ 45 K
Рабочая электрическая прочность
Рабочая электрическая прочность
Механическая прочность
Механическая прочность
Крепление на носителе
Крепление на носителе
Монтажная рейка/крепежное основание
NS 32
Испытание игольчатым пламенем
Испытание игольчатым пламенем
Время воздействия
30 c
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Ярус 1, подключение сверху и снизу
Ярус 1, подключение сверху и снизу
Расчетные данные (ATEX/IECEx)
Расчетные данные (ATEX/IECEx)
Маркировка
Взрывозащита II 2 GD Ex eb IIC Gb,
II 2 GD Ex eb IIC Gb
Температурный диапазон применения
-60 °C ... 180 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях
0205067 D-SSK 135 KER
Выход
(постоянно)
Параметры подключения Ex Общие информация
Параметры подключения Ex Общие информация
Диапазон моментов вращения
3,2 Нм ... 3,7 Нм
Номинальное сечение AWG
3
Возможности подключения, жесткие проводники
1 мм² ... 35 мм²
Сечение подключаемого провода AWG
18 ... 2,
18 ... 3
Возможности подключения, гибкие проводники
1 мм² ... 25 мм²
Список перемычек
/ KB- 15 / 0204259
Данные перемычки
100 A (35 мм²)
Повышение температуры Ex
40 К (116,5 A / 25 мм²)
при перемыкании перемычкой
550 В
Расчетное напряжение изоляции
500 В
Ярус-взрывобезопасность Общие информация
Ярус-взрывобезопасность Общие информация
Расчетное напряжение
550 В
Расчетный ток
101 A
Контактное сопротивление
0,2 мΩ
Материал
керамика
Производитель
Phoenix Contact
Ключ изделия
BE1211
Товар поставляется стандартно
да
Поддерживается на складе в Германии
Да
Совместимые товары_1
https://www.phoenixcontact.com/kz/products/0205203, https://www.phoenixcontact.com/kz/products/0201333, https://www.phoenixcontact.com/kz/products/3057319, https://www.phoenixcontact.com/kz/products/3057322, https://www.phoenixcontact.com/kz/products/0205067, https://www.phoenixcontact.com/kz/products/1201002, https://www.phoenixcontact.com/kz/products/1201015, https://www.phoenixcontact.com/kz/products/0811972, https://www.phoenixcontact.com/kz/products/0824945, https://www.phoenixcontact.com/kz/products/0811998, https://www.phoenixcontact.com/kz/products/1205066
рекомендуется заказать также
https://www.phoenixcontact.com/kz/products/1542910,https://www.phoenixcontact.com/kz/products/1567335,https://www.phoenixcontact.com/kz/products/2813457,https://www.phoenixcontact.com/kz/products/2908777,https://www.phoenixcontact.com/kz/products/1671357,https://www.phoenixcontact.com/kz/products/2971535,https://www.phoenixcontact.com/kz/products/1688078,https://www.phoenixcontact.com/kz/products/1542897
ECLASS-13.0
27250101
ECLASS-15.0
27250101
UNSPSC 21.0
39121400
CO2e кг
1,113 кг CO2e
ETIM 10.0
EC000897
Environment friendly use period (EFUP)
EFUP-E Отсутствие опасных веществ, превышающих предельные значения
Классификация
ECLASS ECLASS-13.0 27250101 ECLASS-15.0 27250101 ETIM ETIM 10.0 EC000897 UNSPSC UNSPSC 21.0 39121400
Отвечает требованиям Директивы RoHS
Да (Нет освобождения от исполнения требований)
Ссылка на описание 108769_ru_05.pdf
https://www.phoenixcontact.com/online/portal/ru?partnumber=0505055
Указание на вещество-кандидата согласно REACH (№ CAS)
Нет веществ с массовой долей более 0,1%
Максимально допустимая нагрузка по току
108 A
Только гибкие провода
550 В
Сертификат EEx e II для детали
440 В
не допускается эксплуатация во взрывоопасных помещениях
600 В
