Описание

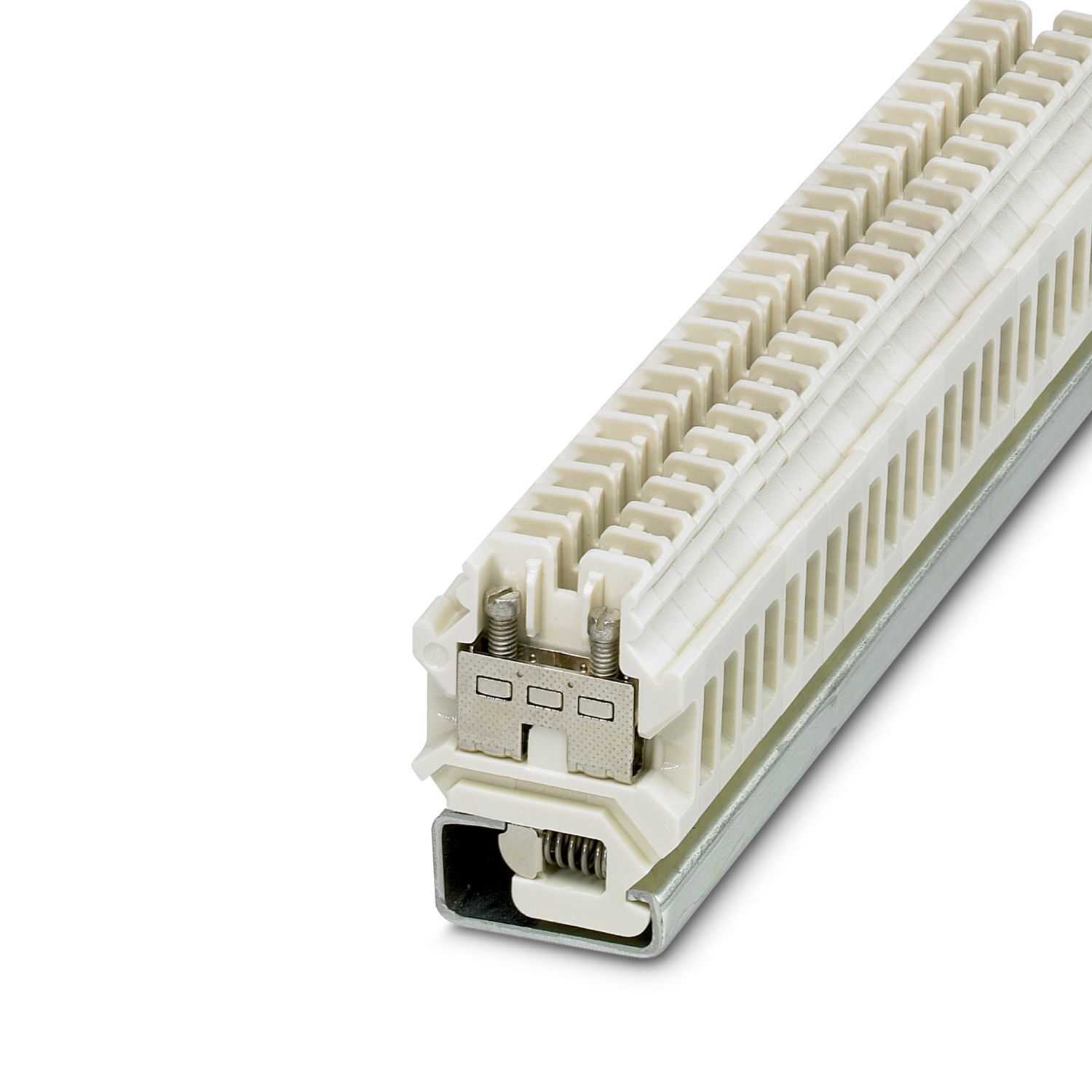

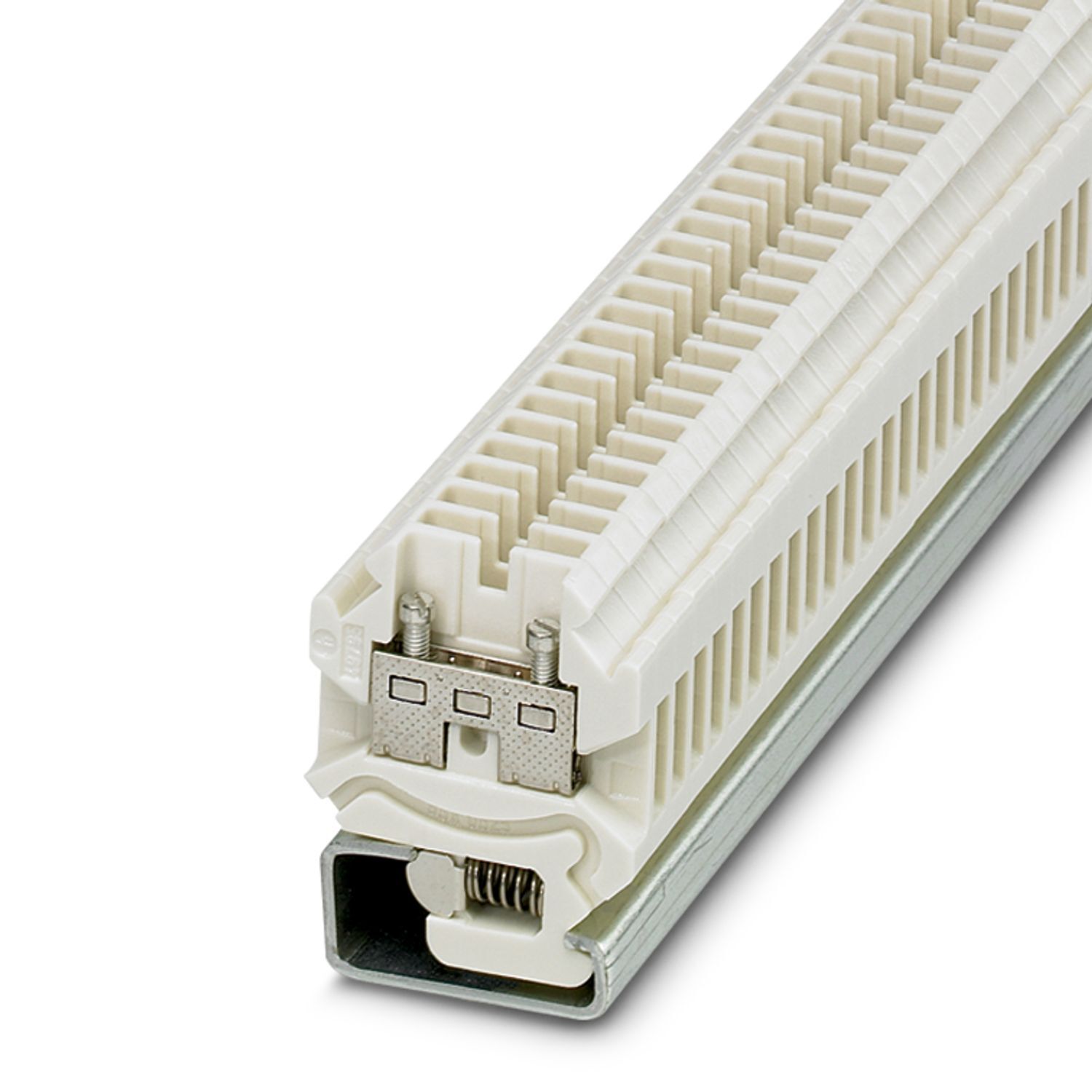

Проходная клемма, тип соединения: винтовой зажим, сечение: 0,5 мм2 - 10 мм2, AWG 20 - 8, ширина: 8,4 мм, цвет: белый, вид монтажа: NS 32, изоляция: керамическая
Характеристики
Номинальное сечение
6 мм²
Количество рядов
1
Количество точек подключения
2
Товар доставляется
да
Глубина
47,3 мм
advatnages
Монтаж на G-образную несущую рейку NS 32|Компактная конструкция|Простота разветвления цепей посредством шунтирования
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
28,78 g
Вес/шт. (без упаковки)
26,08 g
Цвет
слон. кость (RAL 1014)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/prohodnye-klemmy-ssk-110-ker-ex-0502058
Тип изделия
Высокотемпературная клемма
Потенциалы
1
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
1,31 Вт
Количество точек подключения на ярус
2
Тип подключения
Винтовые зажимы
Резьба винтов
M4
Момент затяжки
1,5 ... 1,8 Нм
Длина снятия изоляции
10 мм
Калиберная пробка
A4
Сечение жесткого провода
0,5 мм² ... 10 мм²
Сечение проводника AWG
20 ... 8 (пересчитано согласно МЭК)
Сечение гибкого провода
0,5 мм² ... 6 мм²
Сечение гибкого проводника [AWG]
20 ... 10 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,5 мм² ... 6 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,5 мм² ... 4 мм²
2 жестких провода одинакового сечения
0,5 мм² ... 2,5 мм²
2 гибких провода одинакового сечения
0,5 мм² ... 2,5 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
0,5 мм² ... 2,5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 2,5 мм²
Номинальный ток
41 A
Максимальный ток нагрузки
57 A (при сечении провода 10 мм²),
49 A
Номинальное напряжение
800 В
Ширина крышки
4 мм
Ширина
8 мм
Высота
38,4 мм
Глубина на NS 32
50,2 мм
Группа изоляционного материала
I
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 180 °C
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 32
Номер артикула
0502058
Ценовая группа
BE1211
Номер таможенного тарифа
85369010
Страна происхождения
DE
downloads
https://www.phoenixcontact.com/product/product/MDUwMjA1OA/downloads/7926324?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MDUwMjA1OA/downloads/7926825?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
compatible_products
https://www.phoenixcontact.com/ru-pc/produkty/cepnoi-mostik-kb-8-0202206, https://www.phoenixcontact.com/ru-pc/produkty/vintovaa-peremycka-fb-2-8-ex-3029224, https://www.phoenixcontact.com/ru-pc/produkty/koncevaa-kryska-d-ssk-110-ker-0202060, https://www.phoenixcontact.com/ru-pc/produkty/din-reika-s-perforaciei-ns-32-perf-2000mm-vpe-10-1201002, https://www.phoenixcontact.com/ru-pc/produkty/nesusaa-reika-bez-perforacii-ns-32-unperf-2000mm-vpe-10-1201015, https://www.phoenixcontact.com/ru-pc/produkty/planka-zack-zb-83unbedruckt-0803444, https://www.phoenixcontact.com/ru-pc/produkty/planka-zack-zb-83lgsfortlzahlen-0803480, https://www.phoenixcontact.com/ru-pc/produkty/planka-zack-zb-83qrfortlzahlen-0803479, https://www.phoenixcontact.com/ru-pc/produkty/planka-zack-zb-83-cus-8191573, https://www.phoenixcontact.com/ru-pc/produkty/otvertka-sf-sl-06x35-100-s-vde-1212587
count
0
Серия изделий
SSK
Подключение согласно стандарту
МЭК 60947-7-1
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
1000 °C
Испытание импульсным напряжением
Испытание импульсным напряжением
Испытательное напряжение, заданное значение
9,8 кВ,
2 кВ
Результат
Испытание пройдено
Испытание на нагревание
Испытание на нагревание
Требования, испытание на нагревание
Повышение температуры ≤ 45 K
Стойкость к кратковременным токам 6 мм²
0,72 кA
Рабочая электрическая прочность
Рабочая электрическая прочность
Механическая прочность
Механическая прочность
Крепление на носителе
Крепление на носителе
Монтажная рейка/крепежное основание
NS 32
Сила при испытании, заданное значение
5 Н
Испытание на повреждение и расшатывание проводника
Испытание на повреждение и расшатывание проводника
Скорость вращения
10 об/мин.
Повороты
135
Сечение провода / масса
0,5 мм²/0,3 кг
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Ярус 1, подключение сверху и снизу
Ярус 1, подключение сверху и снизу
Расчетные данные (ATEX/IECEx)
Расчетные данные (ATEX/IECEx)
Маркировка
Взрывозащита II 2 GD Ex eb IIC Gb
Температурный диапазон применения
-60 °C ... 180 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях
0202060 D-SSK 110 KER
Выход
(постоянно)
Параметры подключения Ex Общие информация
Параметры подключения Ex Общие информация
Диапазон моментов вращения
1,5 Нм ... 1,8 Нм
Номинальное сечение AWG
10
Возможности подключения, жесткие проводники
0,5 мм² ... 10 мм²
Сечение подключаемого провода AWG
20 ... 8,
20 ... 10
Возможности подключения, гибкие проводники
0,5 мм² ... 6 мм²
Список перемычек
Цепная перемычка / KB- 8 / 0202206
Данные перемычки
49 A (10 мм²)
Повышение температуры Ex
40 К (40,3 A / 6 мм²)
при перемыкании перемычкой
440 В
Расчетное напряжение изоляции
400 В
Ярус-взрывобезопасность Общие информация
Ярус-взрывобезопасность Общие информация
Расчетное напряжение
440 В
Расчетный ток
36,5 A
Контактное сопротивление
0,74 мΩ
Материал
керамика
Стойкость к кратковременным токам 10 мм²
1,2 кA
