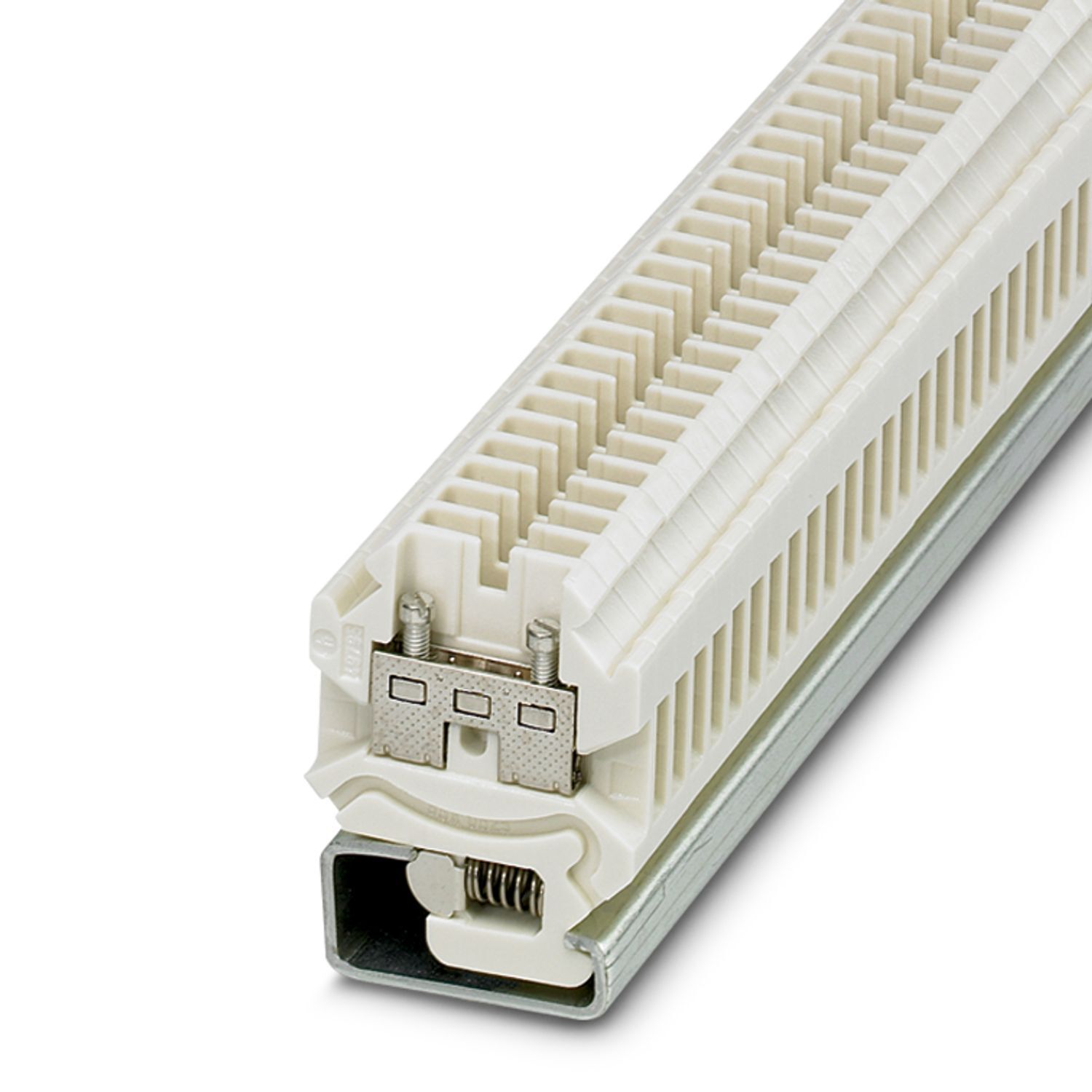

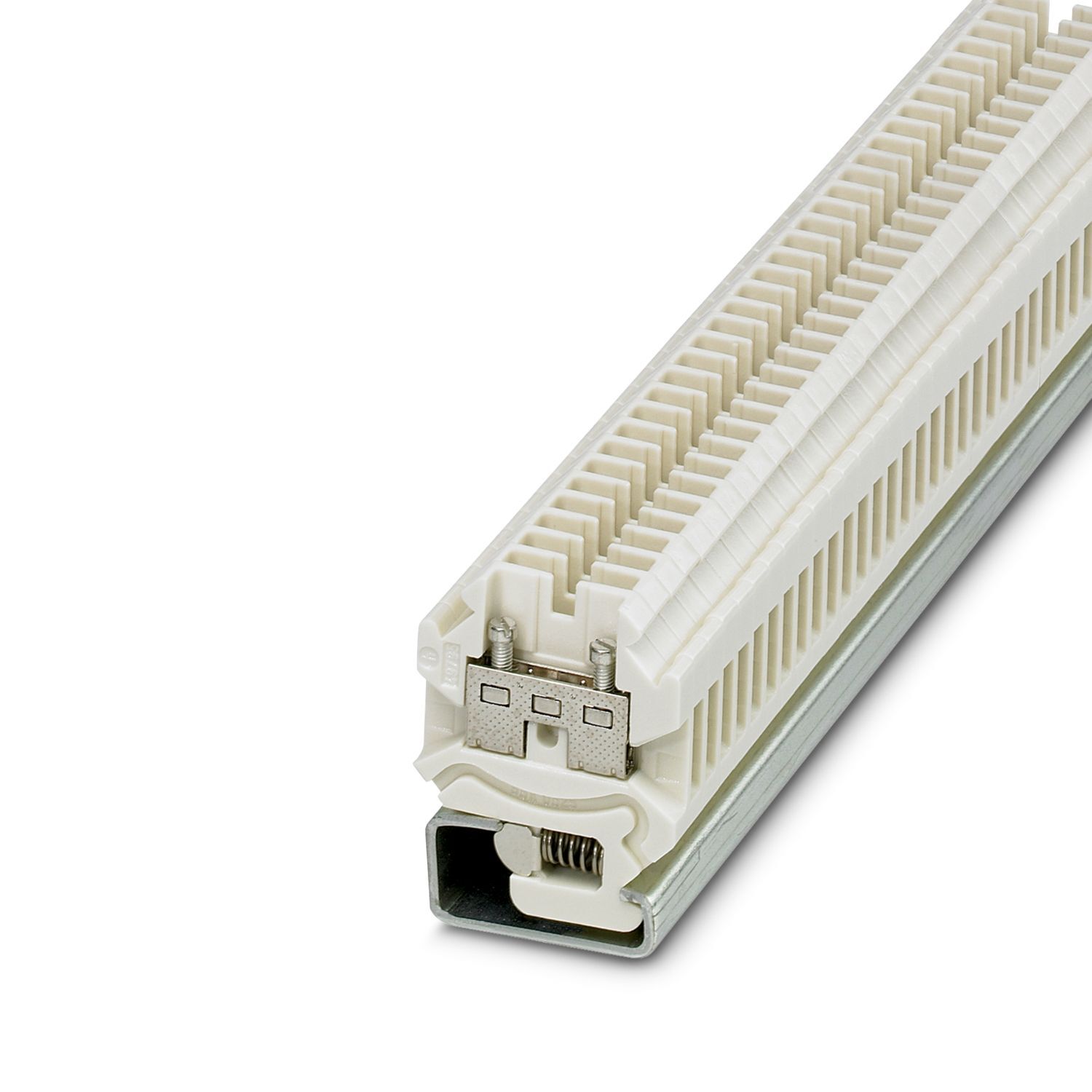

0501059 - SSK 0525 KER-EX - Проходные клеммы

Name: 0501059 - SSK 0525 KER-EX - Проходные клеммы
SKU: 0501059 - SSK 0525 KER-EX
Price: 2353.41 RUB
Availability: InStock

(0)

Добавить в сравнение

Характеристики

Номинальное сечение:

4 мм², 2,5 мм²

Количество рядов:

Количество точек подключения:

Товар доставляется:

да

advatnages:

Монтаж на G-образную несущую рейку NS 32|Компактная конструкция|Простота разветвления цепей посредством шунтирования

Упаковочная единица:

Минимальное количество, предусмотренное условиями заказа:

Вес/шт. (с упаковкой):

19,99 g

Вес/шт. (без упаковки):

18,775 g

Цвет:

слон. кость (RAL 1014)

Склад-1:

Склад-2:

Валюта:

RUR

Самовывоз:

нет

Поддерживается на складе:

нет

Дата обновления:

2025-10-15T13:20:12.793

Ссылка на сайт производителя:

https://www.phoenixcontact.com/ru-pc/produkty/prohodnye-klemmy-ssk-0525-ker-ex-0501059

Тип изделия:

Высокотемпературная клемма

Потенциалы:

Изоляционные характеристики:

Изоляционные характеристики

Категория перенапряжения:

III

Степень загрязнения:

Расчетное импульсное напряжение:

8 кВ

Макс. мощность потерь при номинальных условиях:

0,77 Вт

Количество точек подключения на ярус:

Тип подключения:

Винтовые зажимы

Резьба винтов:

Момент затяжки:

0,5 ... 0,6 Нм

Длина снятия изоляции:

9 мм

Калиберная пробка:

Сечение жесткого провода:

0,2 мм² ... 4 мм²

Сечение проводника AWG:

24 ... 12 (пересчитано согласно МЭК)

Сечение гибкого провода:

0,2 мм² ... 4 мм²

Сечение гибкого проводника [AWG]:

24 ... 12 (пересчитано согласно МЭК)

Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки):

0,25 мм² ... 2,5 мм²

Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой):

0,25 мм² ... 1,5 мм²

2 жестких провода одинакового сечения:

0,2 мм² ... 1,5 мм²

2 гибких провода одинакового сечения:

0,2 мм² ... 1,5 мм²

2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки:

0,25 мм² ... 1,5 мм²

2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой:

0,5 мм² ... 1,5 мм²

Номинальный ток:

24 A

Максимальный ток нагрузки:

32 A (для кабеля сечением 4 мм² Поперечное сечение), 28 A

Номинальное напряжение:

690 В

Ширина крышки:

3,5 мм

Ширина:

6,2 мм

Высота:

38 мм

Глубина на NS 32:

48 мм

Группа изоляционного материала:

Механические данные:

Механические данные

Открытая боковая стенка:

Да

Условия окружающей среды:

Условия окружающей среды

Температура окружающей среды (при эксплуатации):

-5 °C ... 70 °C, -60 °C ... 180 °C

Температура окружающей среды (хранение/транспорт):

-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)

Температура окружающей среды (при монтаже):

-5 °C ... 70 °C

Допустимая влажность воздуха (хранение / транспортировка):

30 % ... 70 %

Тип монтажа:

NS 32

Номер артикула:

0501059

Ценовая группа:

BE1211

Номер таможенного тарифа:

85369010

Страна происхождения:

downloads:

https://www.phoenixcontact.com/product/product/MDUwMTA1OQ/downloads/7926323?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MDUwMTA1OQ/downloads/7926824?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false

count:

Серия изделий:

SSK

Подключение согласно стандарту:

МЭК 60947-7-1

Относительный температурный индекс изоляционного материала (Elec., UL 746 B):

1000 °C

Испытание импульсным напряжением:

Испытание импульсным напряжением

Испытательное напряжение, заданное значение:

1,89 кВ, 9,8 кВ

Результат:

Испытание пройдено

Испытание на нагревание:

Испытание на нагревание

Требования, испытание на нагревание:

Повышение температуры ≤ 45 K

Рабочая электрическая прочность:

Рабочая электрическая прочность

Механическая прочность:

Механическая прочность

Крепление на носителе:

Крепление на носителе

Монтажная рейка/крепежное основание:

NS 32

Сила при испытании, заданное значение:

1 Н

Испытание на повреждение и расшатывание проводника:

Испытание на повреждение и расшатывание проводника

Скорость вращения:

10 об/мин.

Повороты:

135

Сечение провода / масса:

0,2 мм²/0,2 кг

Допустимая отн. влажность воздуха (при эксплуатации):

20 % ... 90 %

Ярус 1, подключение сверху и снизу:

Ярус 1, подключение сверху и снизу

Расчетные данные (ATEX/IECEx):

Расчетные данные (ATEX/IECEx)

Маркировка:

Взрывозащита II 2 GD Ex eb IIC Gb

Температурный диапазон применения:

-60 °C ... 180 °C

Принадлежности, сертифицированные для применения во взрывоопасных областях:

0201061 D-SSK 0525 KER

Выход:

(постоянно)

Параметры подключения Ex Общие информация:

Параметры подключения Ex Общие информация

Диапазон моментов вращения:

0,5 Нм ... 0,6 Нм

Номинальное сечение AWG:

Возможности подключения, жесткие проводники:

0,2 мм² ... 4 мм²

Сечение подключаемого провода AWG:

24 ... 12, 22 ... 12

Возможности подключения, гибкие проводники:

0,25 мм² ... 4 мм²

Стойкость к кратковременным токам 4 мм²:

0,48 кA

Список перемычек:

Цепная перемычка / KB- 6 / 0201472

Данные перемычки:

28 A (4 мм²)

Повышение температуры Ex:

40 К (31,3 A / 4 mm²)

при перемыкании перемычкой:

440 В

Расчетное напряжение изоляции:

400 В

Ярус-взрывобезопасность Общие информация:

Ярус-взрывобезопасность Общие информация

Расчетное напряжение:

440 В

Расчетный ток:

28 A

Контактное сопротивление:

0,94 мΩ

Материал:

керамика

Все характеристики

с НДС

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Описание

Характеристики

Отзывы

Описание

Проходная клемма, тип подсоединения: резьбовое, сечение: 0,2 мм2-4 мм2, AWG 24-12, ширина:6,2 мм, цвет: белый, способ монтажа: NS 32, материал изоляции: керамика
