Описание

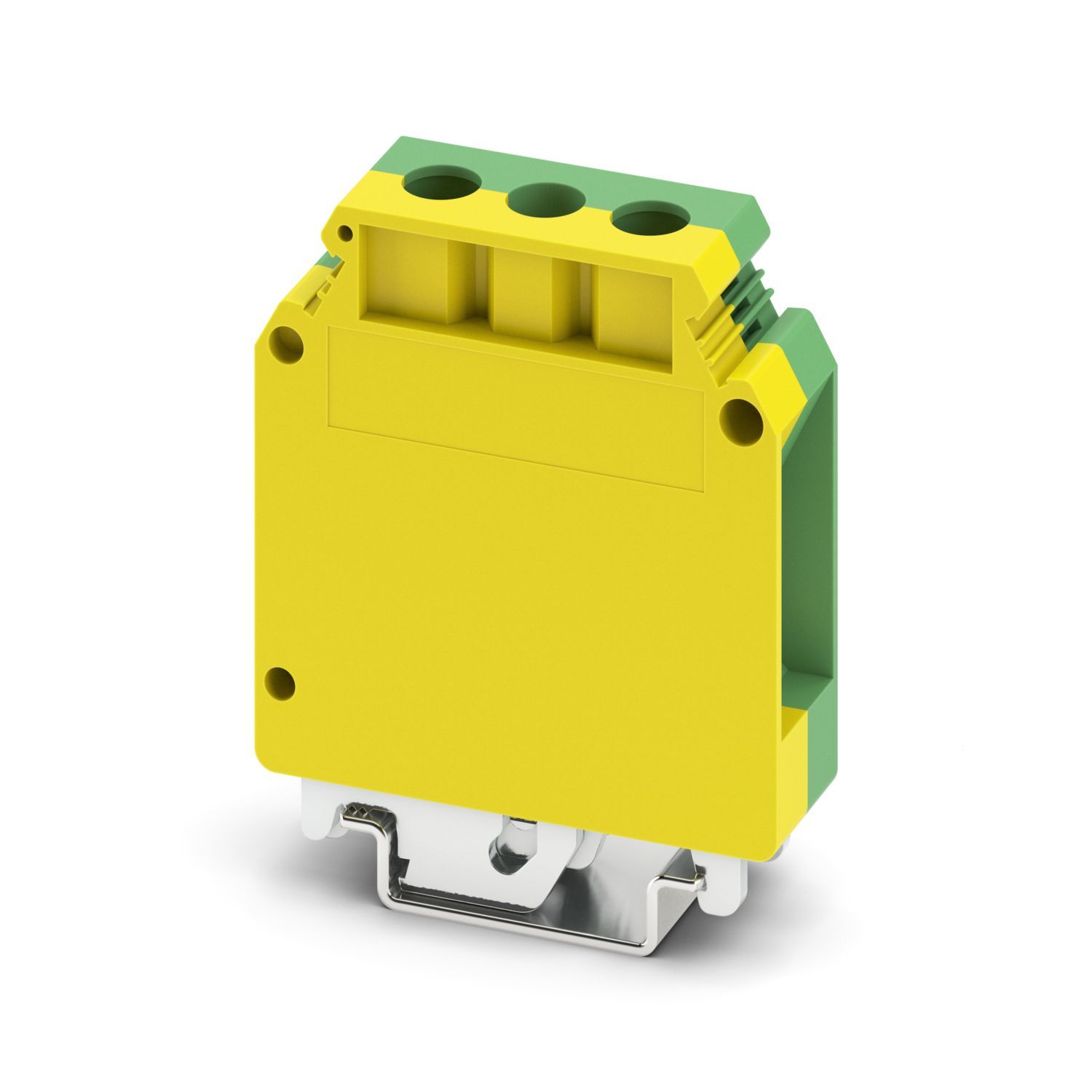

Заземляющая клемма, Для подсоединения проводников 35 мм2 / AWG 2 необходимо использовать медную монтажную рейку NS 32... или NS 35...! Для подсоединения проводников >35 мм2 / AWG 2 необходимо использовать медную монтажную рейку NS 32...! При монтаже проходных клемм в ряд при напряжении изоляции > 690 В необходимо установить крышку, количество точек подсоединения: 2, тип подключения: Винтовые зажимы, Расчетное сечение: 35 мм2, cечение: 0,75 мм2 - 50 мм2, тип крепления: Основание из полиэтилена с крепежным винтом, M5, тип монтажа: NS 35/7,5, NS 35/15, NS 32, цвет: желто-зел.
Характеристики
Штрих-код
4017918002329
Габариты (ДxШxВ, см):
15.2x50x69.5
Номер артикула
0444019
статус на складе в Германии
На складе
Номинальное сечение
35 мм²
Количество рядов
1
Количество точек подключения
2
Товар доставляется
да
Общая информация
Общая информация,
Для подсоединения проводников 35 мм² / AWG 2 необходимо использовать медную монтажную рейку NS 32... или NS 35...! Для подсоединения проводников >35 мм² / AWG 2 необходимо использовать медную монтажную рейку NS 32...! При монтаже проходных клемм в ряд при напряжении изоляции > 690 В необходимо установить крышку,
Для подсоединения проводников 35 мм² / AWG 2 необходимо использовать медную монтажную рейку NS 32... или NS 35...! Для подсоединения проводников 35 мм² / AWG 2 необходимо использовать медную монтажную рейку NS 32...! При монтаже проходных клемм в ряд при напряжении изоляции 690 В необходимо установить крышку
Упаковочная единица
25
Минимальное количество, предусмотренное условиями заказа
25
Вес/шт. (с упаковкой)
89,36 g
Вес/шт. (без упаковки)
87,2 g
Цвет
желто-зеленый
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
false,
нет
Поддерживается на складе
нет,
Да
Дата обновления
2025-10-15T13:20:12.793,
2026-01-13T10:53:40.52
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/klemma-zasitnogo-provoda-uslkg-35-0444019
Тип изделия
Заземляющая клемма
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
4,06 Вт
Количество точек подключения на ярус
2
Тип подключения
Винтовые зажимы
Резьба винтов
M6
Момент затяжки
3,2 ... 3,7 Нм
Длина снятия изоляции
15 мм
Сечение жесткого провода
0,75 мм² ... 50 мм²
Сечение проводника AWG
18 ... 2 (пересчитано согласно МЭК)
Сечение гибкого провода
0,75 мм² ... 35 мм²
Сечение гибкого проводника [AWG]
18 ... 2 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,75 мм² ... 35 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,75 мм² ... 35 мм²
Ширина
15,2 мм
Высота
50 мм
Глубина на NS 32
67 мм
Глубина на NS 35/7,5
62 мм
Глубина на NS 35/15
69,5 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Нет
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Ценовая группа
BE1221
Номер таможенного тарифа
85369010
Страна происхождения
DE
downloads
https://www.phoenixcontact.com/product/product/MDQ0NDAxOQ/downloads/8098622?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MDQ0NDAxOQ/downloads/8098627?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
USLKG
Подключение согласно стандарту
МЭК 60947-7-2
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Результат
Испытание пройдено
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
27,5 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Указание
Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току.,
Суммарный ток всех подключенных проводов не должен превышать максимально допустимый ток нагрузки.
Крепление скобами
2,5 Нм ... 3 Нм (Основание из полиэтилена с крепежным винтом, M5)
Ярус 1, подключение сверху и снизу
Ярус 1, подключение сверху и снизу
Вибрации/ широкополосные шумы
Вибрации/ широкополосные шумы
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2018-05
Ассортимент
Испытания на долговечность, категория 2, на поворотной тележке
Частота
от f1 = 5 Гц до f2 = 250 Гц
ASD-уровень
6,12 (м/с²)²/Гц
Ускорение
3,12г,
30г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось,
X-, Y- и Z-ось (положит. и отрицат.)
Ударопрочность
Ударопрочность
Форма удара
Полусинусоида
Продолжительность удара
18 мс
Количество ударов в 1 направлении
3
Количество
0
Производитель
Phoenix Contact
compatible_products1
ссылка на артикул1007248, ссылка на артикул1201002, ссылка на артикул1201015, ссылка на артикул0801733, ссылка на артикул0801681, ссылка на артикул1204119, ссылка на артикул1204122, ссылка на артикул0801704, ссылка на артикул1206421, ссылка на артикул1206434, ссылка на артикул0801762, ссылка на артикул1206560, ссылка на артикул1201730, ссылка на артикул1201714, ссылка на артикул0806602, ссылка на артикул1204135, ссылка на артикул1201756, ссылка на артикул1206599, ссылка на артикул1206586, ссылка на артикул1201895, ссылка на артикул1206573, ссылка на артикул1053001, ссылка на артикул0824941, ссылка на артикул1053014, ссылка на артикул1053027, ссылка на артикул1053412, ссылка на артикул1053438, ссылка на артикул0818069, ссылка на артикул0824605, ссылка на артикул0829142, ссылка на артикул0829623, ссылка на артикул1201442, ссылка на артикул1201413, ссылка на артикул1205079
also_bought
https://www.phoenixcontact.com/0201333,https://www.phoenixcontact.com/0443023,https://www.phoenixcontact.com/0443049,https://www.phoenixcontact.com/3003923,https://www.phoenixcontact.com/3005073,https://www.phoenixcontact.com/3006043,https://www.phoenixcontact.com/3008012,https://www.phoenixcontact.com/3008025,https://www.phoenixcontact.com/3009118
Ключ изделия
BE1221
Товар поставляется стандартно
true,
да
Лепесток защитного проводника
есть
Поддерживается на складе в Германии
Да
Все характеристики
