Описание

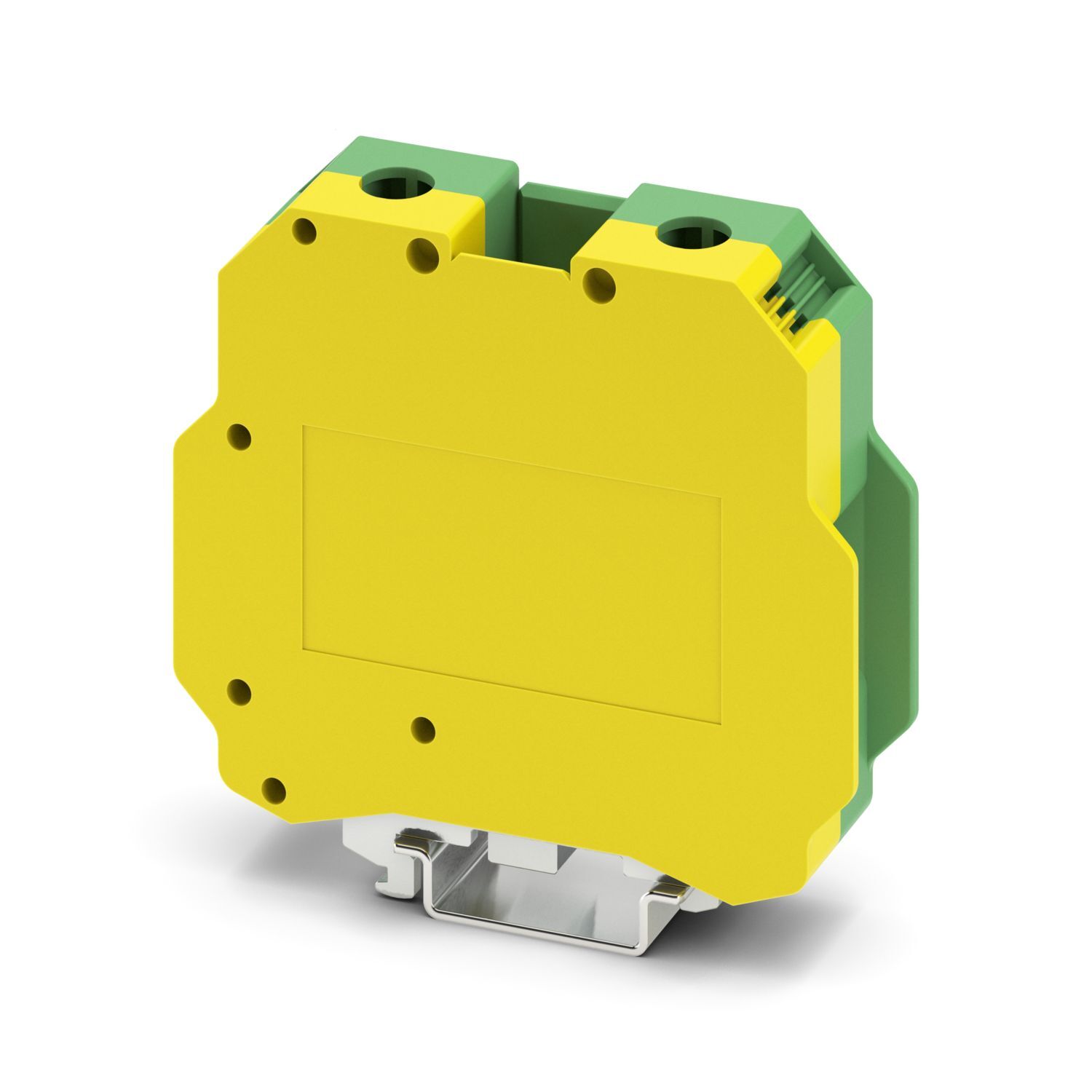

Заземляющая клемма, количество точек подсоединения: 2, полюсов: 1, тип подключения: Винтовые зажимы, Расчетное сечение: 50 мм2, cечение: 16 мм2 - 50 мм2, тип крепления: Основание из полиэтилена с крепежным винтом, M6, тип монтажа: NS 35/7,5, NS 35/15, NS 32, цвет: желто-зел.
Характеристики
Номинальное сечение
50 мм²
Количество рядов
1
Количество точек подключения
2
Товар доставляется
да
advatnages
Благодаря трехточечному центрированию провода в призматической втулке обеспечивается надежное подсоединение кабеля|Уменьшение переходного сопротивления на контактных поверхностях путем рифления|Винтовое крепление в корпусе клеммы с помощью пружинного элемента
Общая информация
Общая информация
Упаковочная единица
10
Минимальное количество, предусмотренное условиями заказа
10
Вес/шт. (с упаковкой)
182,7 g
Вес/шт. (без упаковки)
160 g
Цвет
желто-зеленый
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/klemma-zasitnogo-provoda-uslkg-50-0443049
Тип изделия
Заземляющая клемма
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
4,73 Вт
Количество точек подключения на ярус
2
Тип подключения
Винтовые зажимы
Резьба винтов
M6
Момент затяжки
6 ... 8 Нм
Длина снятия изоляции
24 мм
Сечение жесткого провода
16 мм² ... 50 мм²
Сечение проводника AWG
4 ... 2 (пересчитано согласно МЭК)
Сечение гибкого провода
25 мм² ... 50 мм²
Сечение гибкого проводника [AWG]
2 ... 2 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
25 мм² ... 50 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
25 мм² ... 50 мм²
Ширина
20 мм
Высота
70,5 мм
Глубина на NS 32
81 мм
Глубина на NS 35/15
83,5 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Нет
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер артикула
0443049
Ценовая группа
BE1221
Номер таможенного тарифа
85369010
Страна происхождения
PL
downloads
https://www.phoenixcontact.com/product/product/MDQ0MzA0OQ/downloads/7926308?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MDQ0MzA0OQ/downloads/7926809?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
USLKG
Подключение согласно стандарту
МЭК 60947-7-2
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
125 °C
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Полюсов
1
Указание
Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току.
Крепление скобами
6 Нм ... 8 Нм (Основание из полиэтилена с крепежным винтом, M6)
Ярус 1, подключение сверху и снизу
Ярус 1, подключение сверху и снизу
Расчетные данные (ATEX/IECEx)
Расчетные данные (ATEX/IECEx)
Маркировка
Взрывозащита II 2 GD Ex eb IIC Gb
Температурный диапазон применения
-60 °C ... 110 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях
1205082 SZS 1,2X8,0 VDE
Диапазон моментов вращения основания РЕ
6 Нм ... 8 Нм
Выход
(постоянно)
Параметры подключения Ex Общие информация
Параметры подключения Ex Общие информация
Диапазон моментов вращения
6 Нм ... 8 Нм
Номинальное сечение AWG
1/0
Возможности подключения, жесткие проводники
16 мм² ... 50 мм²
Сечение подключаемого провода AWG
6 ... 1/0,
4 ... 1/0
Возможности подключения, гибкие проводники
25 мм² ... 50 мм²
