Описание

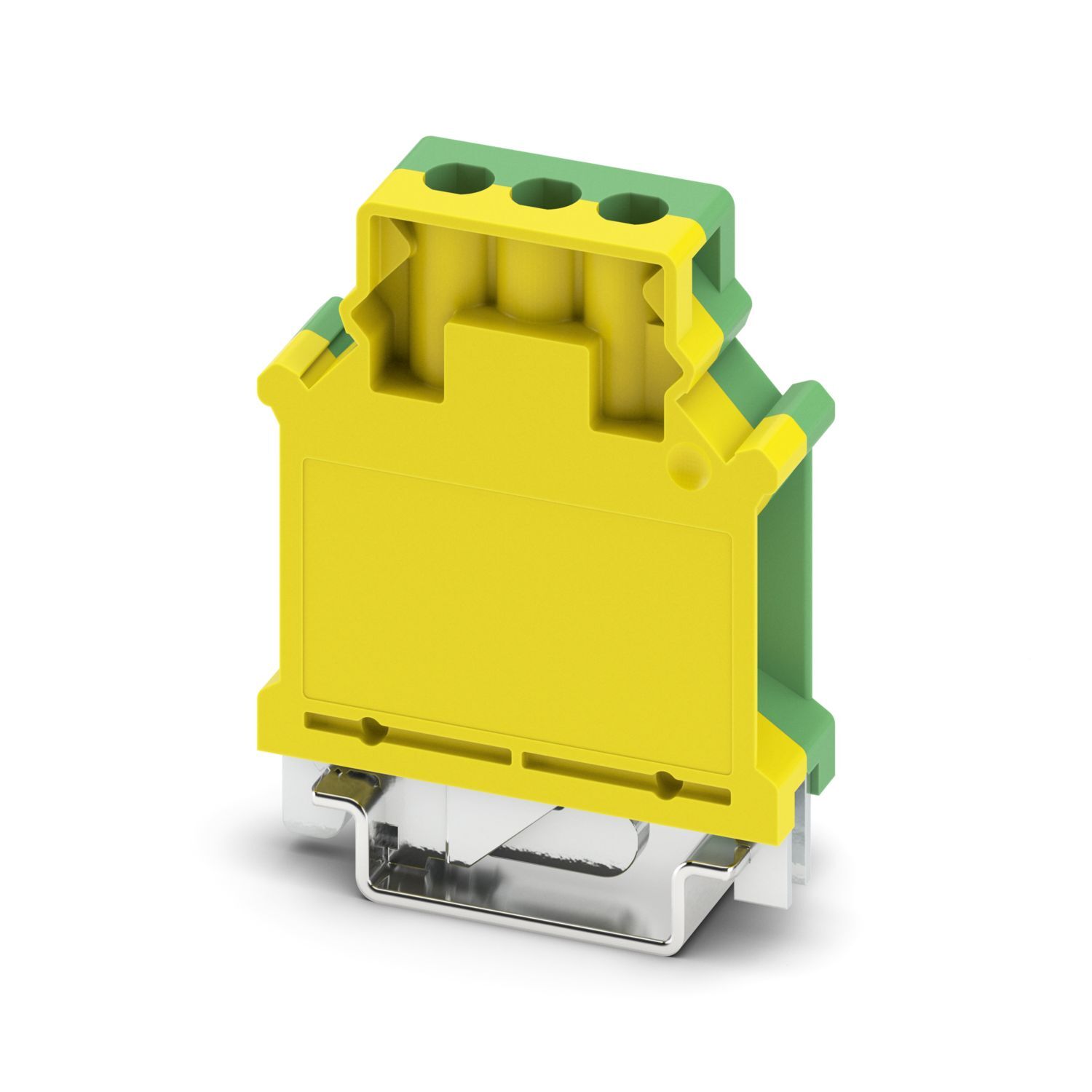

Заземляющая клемма, При монтаже в ряд проходных клемм для напряжения изоляции >690 В необходимо установить крышку , количество точек подсоединения: 2, полюсов: 1, тип подключения: Винтовые зажимы, Расчетное сечение: 16 мм2, cечение: 2,5 мм2 - 25 мм2, тип крепления: Основание из полиэтилена с крепежным винтом, M4, тип монтажа: NS 35/7,5, NS 35/15, NS 32, цвет: желто-зел.
Характеристики
Штрих-код
4017918002268
Габариты (ДxШxВ, см):
12.2x42.5x61.5
Номер артикула
0443023
статус на складе в Германии
На складе
Номинальное сечение
16 мм²
Количество рядов
1
Количество точек подключения
2
Товар доставляется
да
Общая информация
При монтаже в ряд проходных клемм для напряжения изоляции >690 В необходимо установить крышку,
Общая информация,
При монтаже в ряд проходных клемм для напряжения изоляции 690 В необходимо установить крышку
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
50
Вес/шт. (с упаковкой)
39,06 g
Вес/шт. (без упаковки)
37,638 g
Цвет
желто-зеленый
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
false,
нет
Поддерживается на складе
нет,
Да
Дата обновления
2025-10-15T13:20:12.793,
2026-01-13T10:51:02.367
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/klemma-zasitnogo-provoda-uslkg-16-n-0443023
Тип изделия
Заземляющая клемма
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
2,43 Вт
Количество точек подключения на ярус
2
Тип подключения
Винтовые зажимы
Резьба винтов
M4
Момент затяжки
1,5 ... 1,8 Нм
Длина снятия изоляции
11 мм
Сечение жесткого провода
2,5 мм² ... 25 мм²
Сечение проводника AWG
12 ... 4 (пересчитано согласно МЭК)
Сечение гибкого провода
4 мм² ... 16 мм²
Сечение гибкого проводника [AWG]
10 ... 6 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
1,5 мм² ... 16 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
1,5 мм² ... 16 мм²
Ширина
12,2 мм
Высота
42,5 мм
Глубина на NS 32
59 мм
Глубина на NS 35/7,5
54 мм
Глубина на NS 35/15
61,5 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Нет
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Ценовая группа
BE1221
Номер таможенного тарифа
85369010
Страна происхождения
CN
downloads
https://www.phoenixcontact.com/product/product/MDQ0MzAyMw/downloads/8200921?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MDQ0MzAyMw/downloads/8212257?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
USLKG
Подключение согласно стандарту
МЭК 60947-7-2
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
27,5 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Полюсов
1
Указание
Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току.
Крепление скобами
1,5 Нм ... 1,8 Нм (Основание из полиэтилена с крепежным винтом, M4)
Глубина на NS 15
52,6 мм
Количество
0
Производитель
Phoenix Contact
compatible_products1
ссылка на артикул1201002, ссылка на артикул1201015, ссылка на артикул0801733, ссылка на артикул0801681, ссылка на артикул1204119, ссылка на артикул1204122, ссылка на артикул0801704, ссылка на артикул1206421, ссылка на артикул1206434, ссылка на артикул0801762, ссылка на артикул1206560, ссылка на артикул1201730, ссылка на артикул1201714, ссылка на артикул0806602, ссылка на артикул1204135, ссылка на артикул1201756, ссылка на артикул1206599, ссылка на артикул1206586, ссылка на артикул1201895, ссылка на артикул1206573, ссылка на артикул0812120, ссылка на артикул0824942, ссылка на артикул0812146, ссылка на артикул0819194, ссылка на артикул0824613, ссылка на артикул0829144, ссылка на артикул0829630, ссылка на артикул1201442, ссылка на артикул1201413, ссылка на артикул1201798, ссылка на артикул1205066
also_bought
https://www.phoenixcontact.com/0442079,https://www.phoenixcontact.com/0444019,https://www.phoenixcontact.com/3003923,https://www.phoenixcontact.com/3005073,https://www.phoenixcontact.com/3005086,https://www.phoenixcontact.com/3006027,https://www.phoenixcontact.com/3006043,https://www.phoenixcontact.com/3006056,https://www.phoenixcontact.com/3008012
Ключ изделия
BE1221
Товар поставляется стандартно
true,
да
Лепесток защитного проводника
есть
Поддерживается на складе в Германии
Да
