Описание

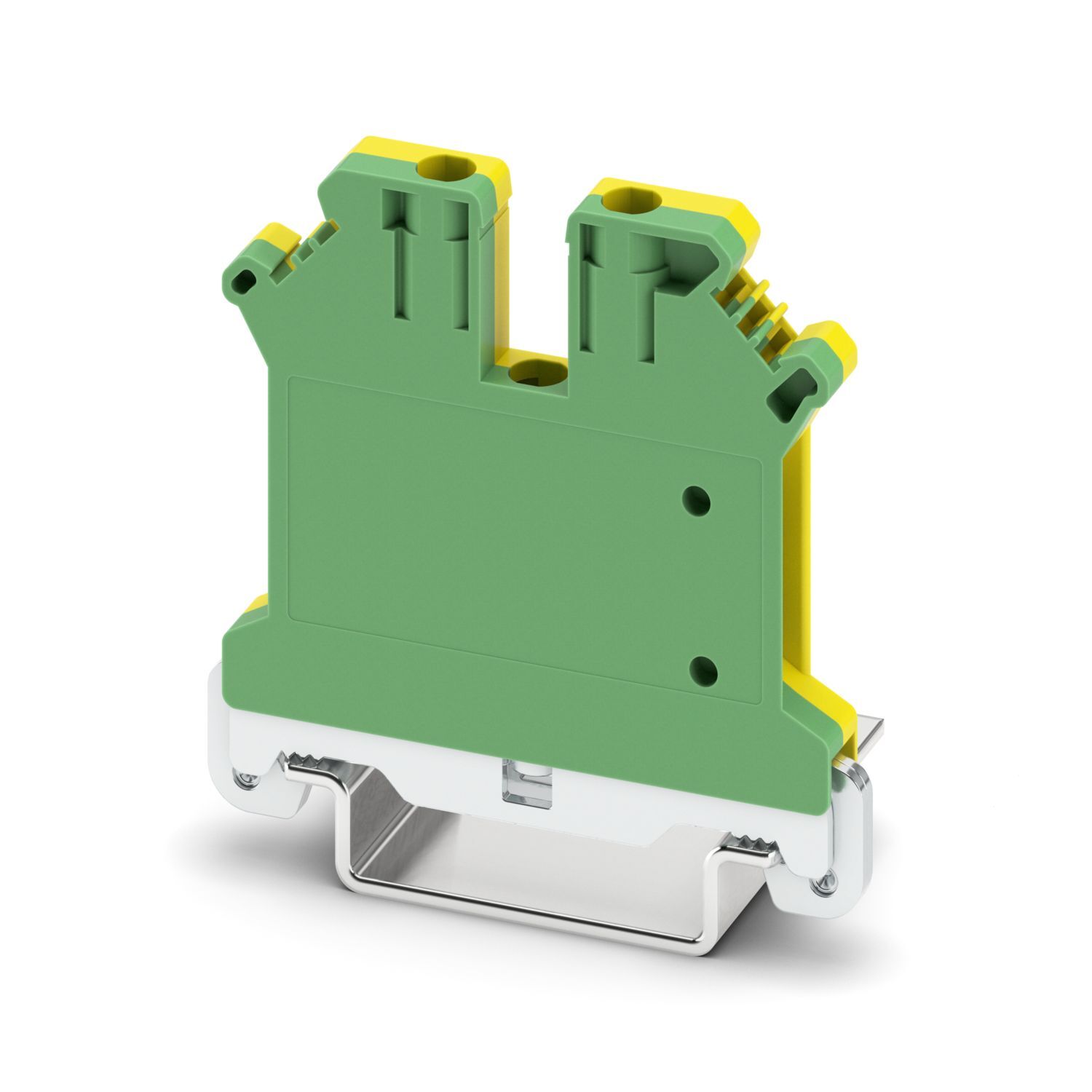

Заземляющая клемма, При монтаже в ряд проходных клемм для напряжения изоляции >690 В необходимо установить крышку , количество точек подсоединения: 2, полюсов: 1, тип подключения: Винтовые зажимы, cечение: 0,2 мм2 - 4 мм2, тип крепления: Основание из полиэтилена с крепежным винтом, M2,5, тип монтажа: NS 35/15-2,3, цвет: желто-зел.
Характеристики
Номинальное сечение
2,5 мм²
Количество рядов
1
Количество точек подключения
2
Товар доставляется
да
Общая информация
При монтаже в ряд проходных клемм для напряжения изоляции >690 В необходимо установить крышку,
Общая информация
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
50
Вес/шт. (с упаковкой)
19,52 g
Вес/шт. (без упаковки)
18,28 g
Цвет
желто-зеленый
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T14:29:25.443
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/klemma-zasitnogo-provoda-uslkg-3-1-0441106
Тип изделия
Заземляющая клемма
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
0,77 Вт
Количество точек подключения на ярус
2
Тип подключения
Винтовые зажимы
Резьба винтов
M3
Момент затяжки
0,6 ... 0,8 Нм
Длина снятия изоляции
8 мм
Сечение жесткого провода
0,2 мм² ... 4 мм²
Сечение проводника AWG
24 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода
0,2 мм² ... 2,5 мм²
Сечение гибкого проводника [AWG]
24 ... 14 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,25 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,25 мм² ... 1,5 мм²
Ширина
5,2 мм
Высота
42,5 мм
Глубина на NS 32
52 мм
Глубина на NS 35/7,5
47 мм
Глубина на NS 35/15
54,5 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Нет
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/15-2,3
Номер артикула
0441106
Ценовая группа
BE1221
Номер таможенного тарифа
85369010
Страна происхождения
TR
downloads
https://www.phoenixcontact.com/product/product/MDQ0MTEwNg/downloads/7911036?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MDQ0MTEwNg/downloads/7911335?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Подключение согласно стандарту
МЭК 60947-7-2
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Полюсов
1
Указание
Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току.
Крепление скобами
0,5 Нм ... 0,6 Нм (Основание из полиэтилена с крепежным винтом, M2,5)
Ярус 1, подключение сверху и снизу
Ярус 1, подключение сверху и снизу
Расчетные данные (ATEX/IECEx)
Расчетные данные (ATEX/IECEx)
Маркировка
Взрывозащита II 2 GD Ex eb IIC Gb
Температурный диапазон применения
-60 °C ... 110 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях
1205053 SZS 0,6X3,5
Диапазон моментов вращения основания РЕ
0,5 Нм ... 0,6 Нм
Выход
(постоянно)
Параметры подключения Ex Общие информация
Параметры подключения Ex Общие информация
Диапазон моментов вращения
0,6 Нм ... 0,8 Нм
Номинальное сечение AWG
14
Возможности подключения, жесткие проводники
0,2 мм² ... 4 мм²
Сечение подключаемого провода AWG
24 ... 12,
24 ... 14
Возможности подключения, гибкие проводники
0,2 мм² ... 2,5 мм²
