Описание

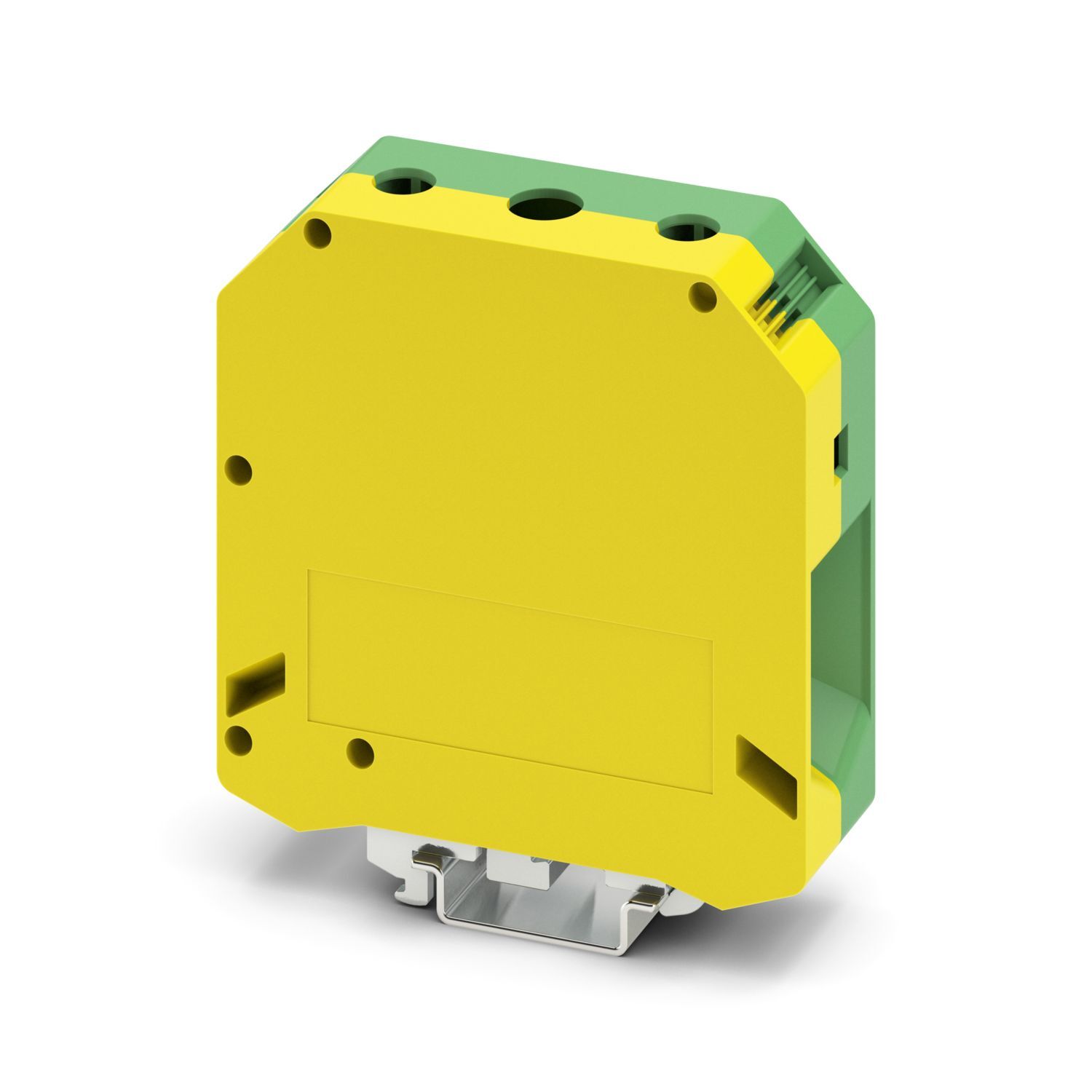

Заземляющая клемма, количество точек подсоединения: 2, полюсов: 1, тип подключения: Винтовые зажимы, Расчетное сечение: 95 мм2, cечение: 25 мм2 - 95 мм2, тип крепления: Основание из полиэтилена с крепежным винтом, M8, тип монтажа: NS 35/7,5, NS 35/15, NS 32, цвет: желто-зел.
Характеристики
Номинальное сечение
95 мм²
Количество рядов
1
Количество точек подключения
2
Товар доставляется
да
advatnages

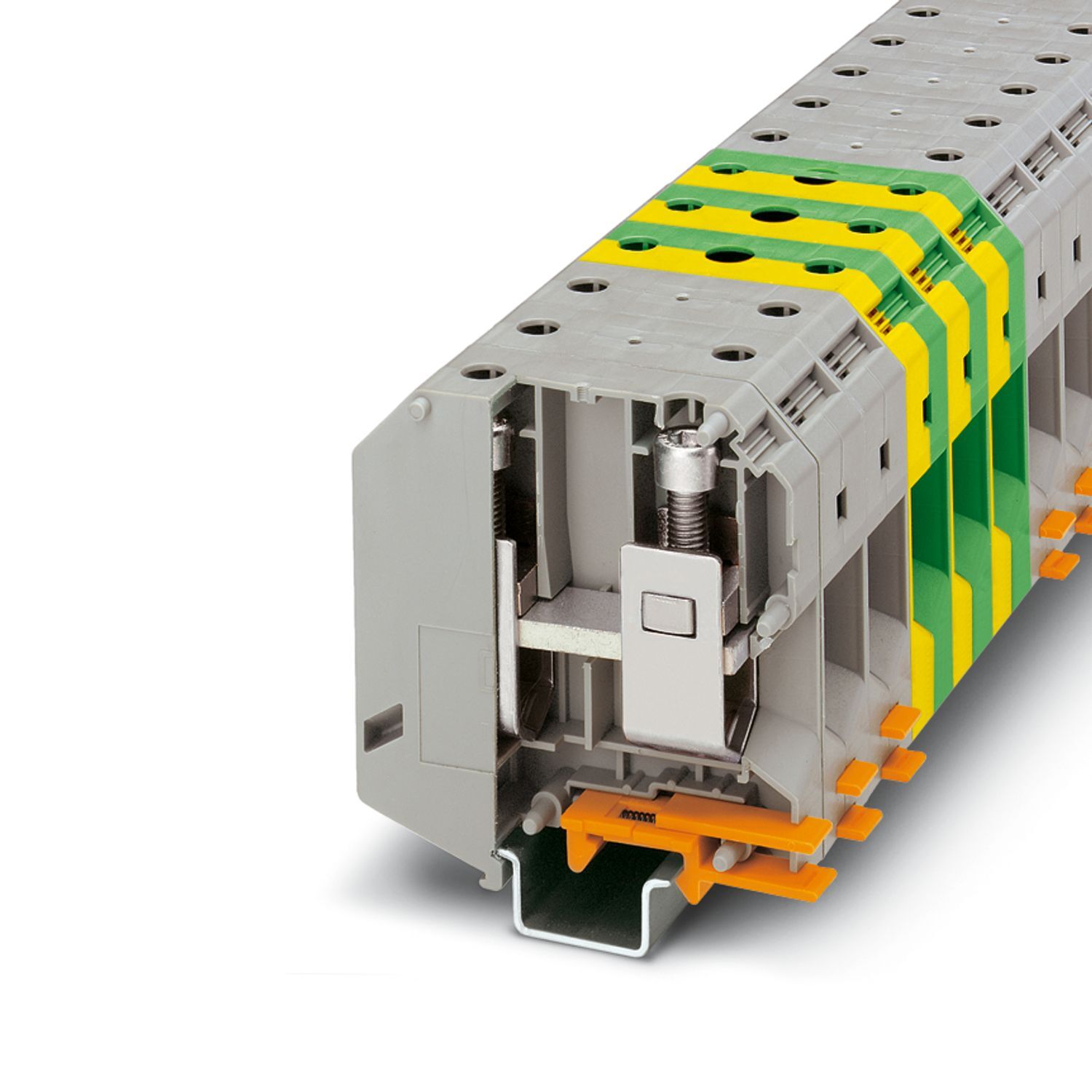

Благодаря трехточечному центрированию провода в призматической втулке обеспечивается надежное подсоединение кабеля|Уменьшение переходного сопротивления на контактных поверхностях путем рифления|Винтовое крепление в корпусе клеммы с помощью пружинного элемента
Общая информация
Общая информация
Упаковочная единица
10
Минимальное количество, предусмотренное условиями заказа
10
Вес/шт. (с упаковкой)
327,4 g
Вес/шт. (без упаковки)
318,1 g
Цвет
желто-зеленый
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/klemma-zasitnogo-provoda-uslkg-95-0441041
Тип изделия
Заземляющая клемма
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
7,54 Вт
Количество точек подключения на ярус
2
Тип подключения
Винтовые зажимы
Резьба винтов
M8
Момент затяжки
15 ... 20 Нм
Длина снятия изоляции
30 мм
Сечение жесткого провода
25 мм² ... 95 мм²
Сечение проводника AWG
2 ... 3/0 (пересчитано согласно МЭК)
Сечение гибкого провода
35 мм² ... 95 мм²
Сечение гибкого проводника [AWG]
1/0 ... 3/0 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
35 мм² ... 95 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
35 мм² ... 95 мм²
Ширина
25 мм
Высота
83 мм
Глубина на NS 32
95 мм
Глубина на NS 35/7,5
90 мм
Глубина на NS 35/15
97,5 мм
Класс воспламеняемости согласно UL 94
V2
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Нет
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер артикула
0441041
Ценовая группа
BE1221
Номер таможенного тарифа
85369010
Страна происхождения
PL
downloads
https://www.phoenixcontact.com/product/product/MDQ0MTA0MQ/downloads/10624191?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MDQ0MTA0MQ/downloads/10624243?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
USLKG
Подключение согласно стандарту
МЭК 60947-7-2
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
125 °C
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Полюсов
1
Указание
Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току.
Крепление скобами
15 Нм ... 20 Нм (Основание из полиэтилена с крепежным винтом, M8)
Ярус 1, подключение сверху и снизу
Ярус 1, подключение сверху и снизу
Расчетные данные (ATEX/IECEx)
Расчетные данные (ATEX/IECEx)
Маркировка
Взрывозащита II 2 GD Ex eb IIC Gb
Температурный диапазон применения
-60 °C ... 110 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях
1201934 VDE-ISS 6
Диапазон моментов вращения основания РЕ
15 Нм ... 20 Нм
Выход
(постоянно)
Параметры подключения Ex Общие информация
Параметры подключения Ex Общие информация
Диапазон моментов вращения
15 Нм ... 20 Нм
Номинальное сечение AWG
3/0
Возможности подключения, жесткие проводники
25 мм² ... 95 мм²
Сечение подключаемого провода AWG
4 ... 3/0,
2 ... 3/0
Возможности подключения, гибкие проводники
35 мм² ... 95 мм²
Все характеристики
