Описание

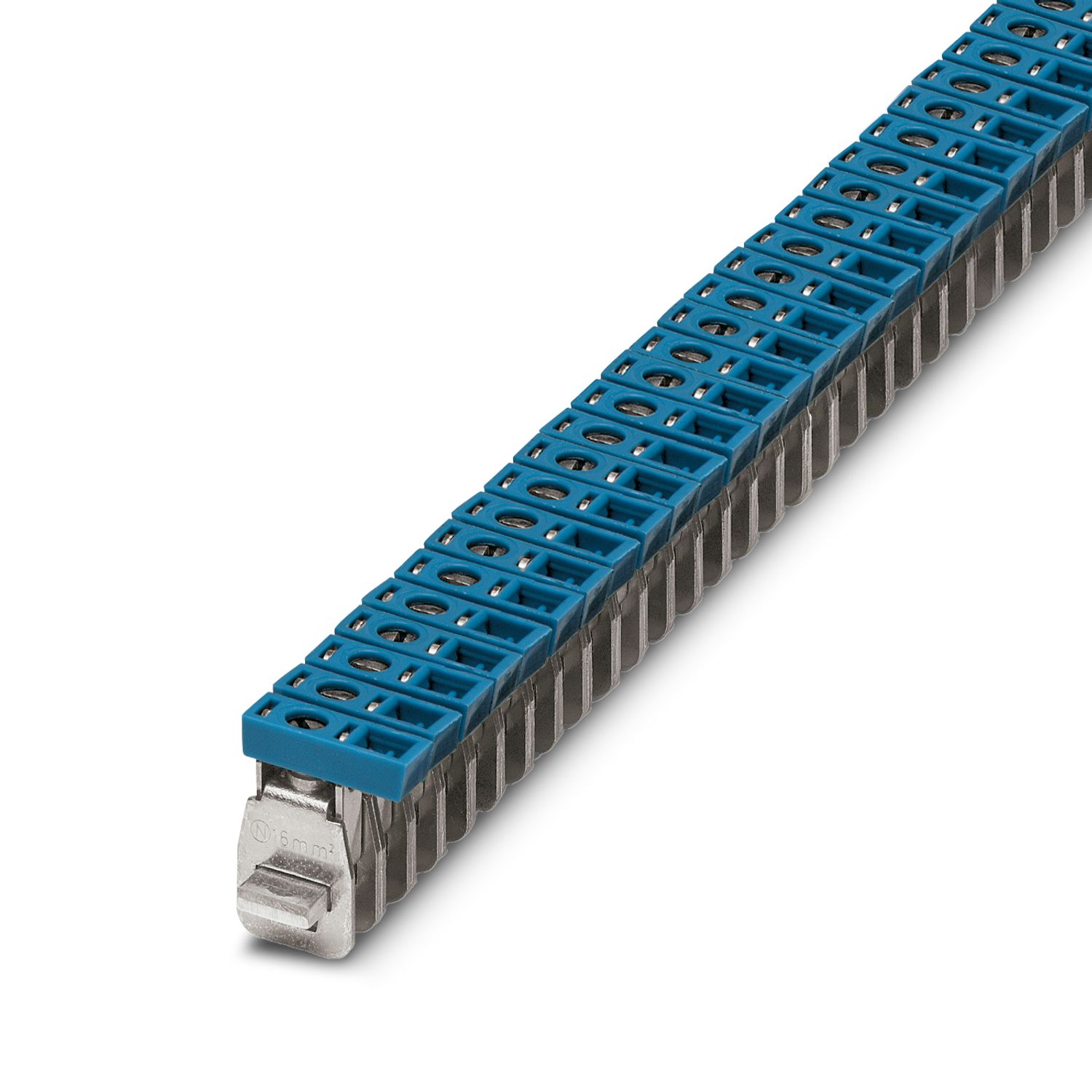

Соединительная клемма, номинальный ток: 76 A, тип подключения: Винтовые зажимы, Расчетное сечение: 16 мм2, cечение: 1,5 мм2 - 16 мм2, монтаж: Шина нейтрали, цвет: синий
Характеристики
Штрих-код
4017918001995

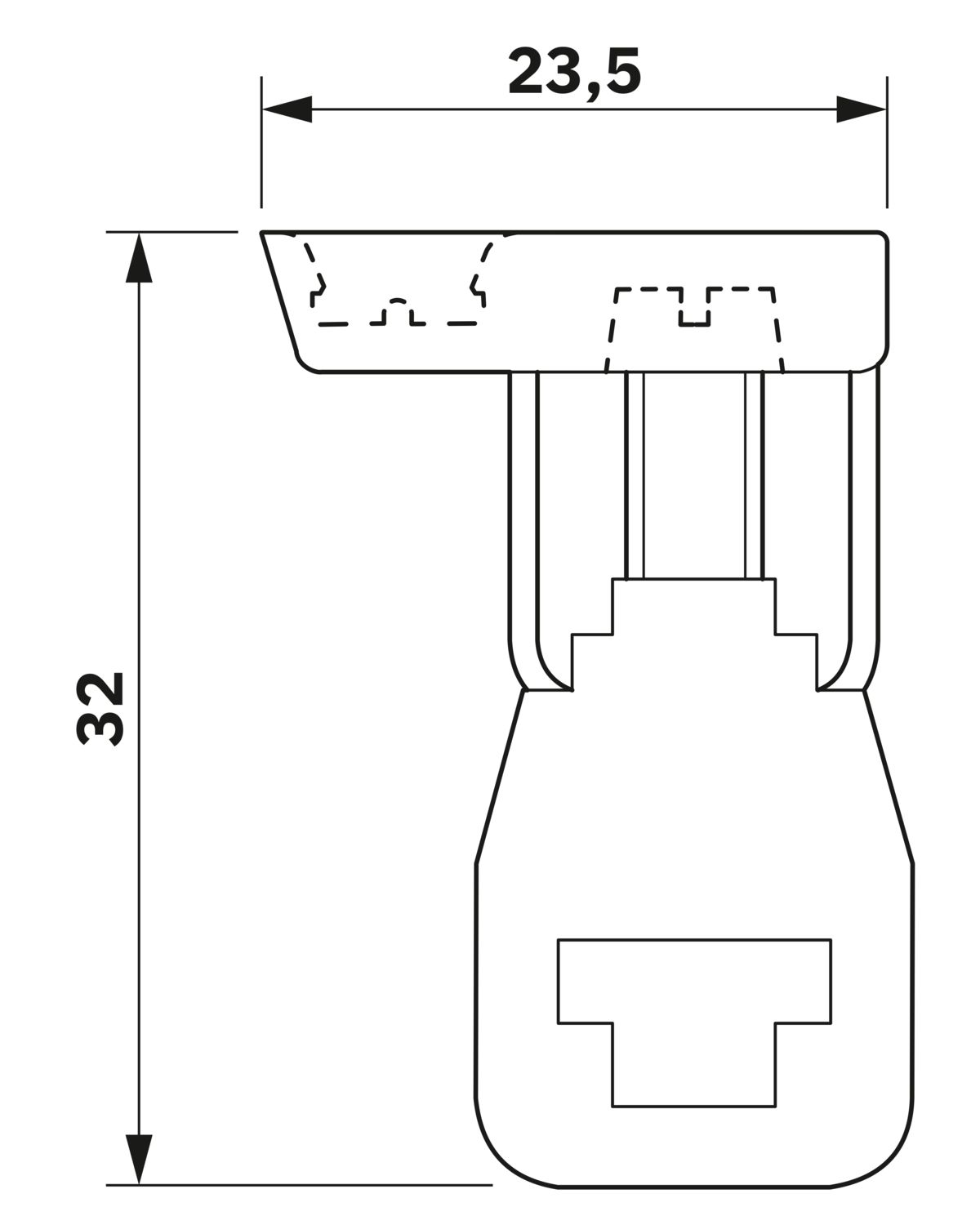

Габариты (ДxШxВ, см):
9.8x23.4x32
статус на складе в Германии
На складе
Номинальное сечение
16 мм²
Количество рядов
1
Количество точек подключения
1
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
50
Вес/шт. (с упаковкой)
10,574 g
Вес/шт. (без упаковки)
10,426 g
Цвет
синий (RAL 5015)
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-13T10:13:52.833
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/soedinitelnye-klemmy-akg-16-bu-0423014
Макс. мощность потерь при номинальных условиях
2,43 Вт
Тип подключения
Винтовые зажимы
Резьба винтов
M5
Момент затяжки
2,5 ... 3 Нм
Длина снятия изоляции
16 мм
Калиберная пробка
B6
Сечение жесткого провода
1,5 мм² ... 16 мм²
Сечение проводника AWG
14 ... 6 (пересчитано согласно МЭК)
Сечение гибкого провода
1,5 мм² ... 16 мм²
Сечение гибкого проводника [AWG]
14 ... 6 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
1,5 мм² ... 16 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
1,5 мм² ... 16 мм²
2 жестких провода одинакового сечения
1,5 мм² ... 6 мм²
2 гибких провода одинакового сечения
1,5 мм² ... 6 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
1,5 мм² ... 6 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
1,5 мм² ... 10 мм²
Номинальный ток
76 A
Максимальный ток нагрузки
76 A (для кабеля сечением 16 мм² Поперечное сечение)
Класс воспламеняемости согласно UL 94
V2
Изоляционный материал
PA
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
Шина нейтрали
Номер артикула
0423014
Номер таможенного тарифа
85369010
Страна происхождения
IN
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
125 °C
Результат
Испытание пройдено
Испытание на нагревание
Испытание на нагревание
Требования, испытание на нагревание
Повышение температуры ≤ 45 K
Механическая прочность
Механическая прочность
Испытание на повреждение и расшатывание проводника
Испытание на повреждение и расшатывание проводника
Скорость вращения
10 об/мин.
Повороты
135
Сечение провода / масса
1,5 мм²/0,4 кг
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Полюсов
1,00
Ярус 1, подключение сверху и снизу
Ярус 1, подключение сверху и снизу
Стойкость к кратковременным токам 16 мм²
1,92 кA
Количество
0
Производитель
Phoenix Contact
compatible_products0
ссылка на артикул0402174, ссылка на артикул1051003, ссылка на артикул0824992, ссылка на артикул1051016, ссылка на артикул1051029, ссылка на артикул1051032, ссылка на артикул1051414, ссылка на артикул1051430, ссылка на артикул0818085, ссылка на артикул0824589, ссылка на артикул0828736, ссылка на артикул0829602, ссылка на артикул1205066, ссылка на артикул3038024, ссылка на артикул3038037, ссылка на артикул3038040, ссылка на артикул1030138, ссылка на артикул3213963, ссылка на артикул3213965, ссылка на артикул3213967, ссылка на артикул2714006, ссылка на артикул3035685, ссылка на артикул3038299, ссылка на артикул2714268, ссылка на артикул3006166, ссылка на артикул3031940, ссылка на артикул3031979, ссылка на артикул3034015, ссылка на артикул3038244, ссылка на артикул3038286, ссылка на артикул3214025, ссылка на артикул3245011, ссылка на артикул3245024, ссылка на артикул3245037, ссылка на артикул3245040
compatible_products1
ссылка на артикул3245053, ссылка на артикул3245066, ссылка на артикул3032813, ссылка на артикул3032004, ссылка на артикул3032091, ссылка на артикул3033090, ссылка на артикул3038024, ссылка на артикул3038037, ссылка на артикул3038040, ссылка на артикул1030138, ссылка на артикул3213963, ссылка на артикул3213965, ссылка на артикул3213967, ссылка на артикул2714006, ссылка на артикул3035685, ссылка на артикул3038299, ссылка на артикул2714268, ссылка на артикул3006166, ссылка на артикул3031940, ссылка на артикул3031979, ссылка на артикул3034015, ссылка на артикул3038244, ссылка на артикул3038286, ссылка на артикул3214025, ссылка на артикул3245011, ссылка на артикул3245024, ссылка на артикул3245037, ссылка на артикул3245040, ссылка на артикул3245053, ссылка на артикул3245066, ссылка на артикул3032813, ссылка на артикул3032004, ссылка на артикул3032091, ссылка на артикул3033090
accessory_for
ссылка на артикул3038024,ссылка на артикул3038037,ссылка на артикул3038040,ссылка на артикул1030138,ссылка на артикул3213963,ссылка на артикул3213965,ссылка на артикул3213967,ссылка на артикул2714006,ссылка на артикул3035685,ссылка на артикул3038299,ссылка на артикул2714268,ссылка на артикул3006166,ссылка на артикул3031940,ссылка на артикул3031979,ссылка на артикул3034015,ссылка на артикул3038244,ссылка на артикул3038286,ссылка на артикул3214025,ссылка на артикул3245011,ссылка на артикул3245024,ссылка на артикул3245037,ссылка на артикул3245040,ссылка на артикул3245053,ссылка на артикул3245066,ссылка на артикул3032813,ссылка на артикул3032004,ссылка на артикул3032091,ссылка на артикул3033090
also_bought
https://www.phoenixcontact.com/0402174,https://www.phoenixcontact.com/0421016,https://www.phoenixcontact.com/0424013,https://www.phoenixcontact.com/3213946,https://www.phoenixcontact.com/3213949,https://www.phoenixcontact.com/3213950,https://www.phoenixcontact.com/3213953,https://www.phoenixcontact.com/3213974,https://www.phoenixcontact.com/3213975
Ключ изделия
BE7331
Товар поставляется стандартно
да
Поддерживается на складе в Германии
Да
Номинальный ток IN
76 A
Нагрузочная способность шины нейтрали
140 A
