Описание

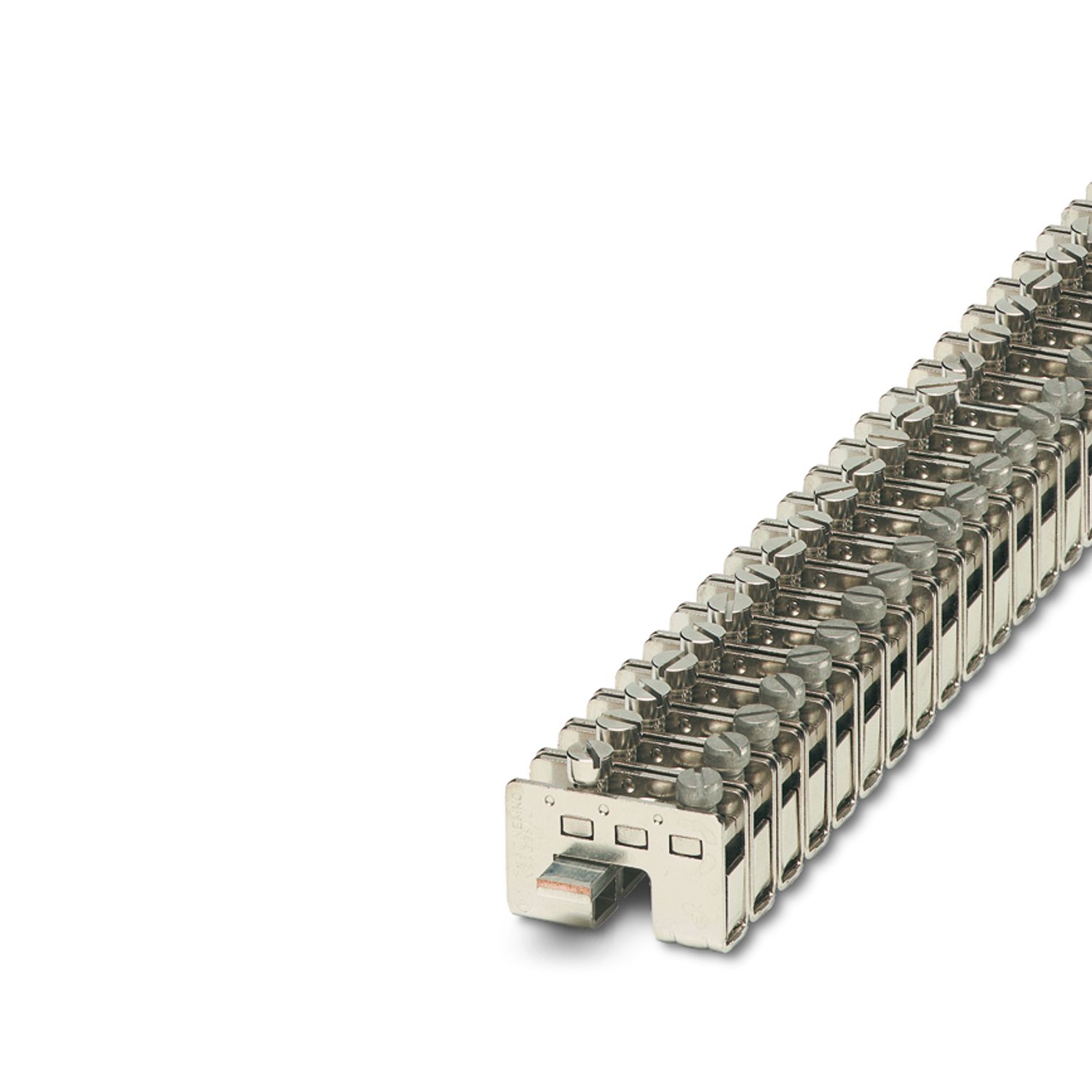

Клеммный модуль питания, номинальный ток: 101 A, тип подключения: Винтовые зажимы, Расчетное сечение: 25 мм2, cечение: 0,75 мм2 - 35 мм2, монтаж: Шина нейтрали, цвет: алюминиевый
Характеристики
Штрих-код
4017918001773
Габариты (ДxШxВ, см):
12x40x37
статус на складе в Германии
На складе
Номинальное сечение
25 мм²
Количество рядов
1
Количество точек подключения
1
advatnages
Отводящие клеммы позволяют с легкостью сделать это благодаря тому, что они последовательно размещаются и фиксируются в каждой точке медной шины (толщиной до 5 мм)
Общая информация
Общая информация
Упаковочная единица
10
Минимальное количество, предусмотренное условиями заказа
10
Вес/шт. (с упаковкой)
38,72 g
Вес/шт. (без упаковки)
38,12 g
Цвет
алюминиевый
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-13T10:11:31.717
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/klemmnyi-modul-pitania-ek-135-0401023
Макс. мощность потерь при номинальных условиях
4,06 Вт
Тип подключения
Винтовые зажимы
Резьба винтов
M6
Момент затяжки
3,2 ... 3,7 Нм
Длина снятия изоляции
14 мм
Калиберная пробка
A8
Сечение жесткого провода
0,75 мм² ... 35 мм²
Сечение проводника AWG
18 ... 2 (пересчитано согласно МЭК)
Сечение гибкого провода
0,75 мм² ... 25 мм²
Сечение гибкого проводника [AWG]
18 ... 4 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,75 мм² ... 25 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,75 мм² ... 25 мм²
2 жестких провода одинакового сечения
0,75 мм² ... 10 мм²
2 гибких провода одинакового сечения
0,75 мм² ... 10 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
0,75 мм² ... 10 мм²
Номинальный ток
101 A
Максимальный ток нагрузки
125 A (Для кабеля сечением 35 мм²),
100 A
Тип монтажа
Шина нейтрали
Номер артикула
0401023
Номер таможенного тарифа
85369010
Страна происхождения
PL
Результат
Испытание пройдено
Испытание на нагревание
Испытание на нагревание
Требования, испытание на нагревание
Повышение температуры ≤ 45 K
Механическая прочность
Механическая прочность
Испытание на повреждение и расшатывание проводника
Испытание на повреждение и расшатывание проводника
Скорость вращения
10 об/мин.
Повороты
135
Сечение провода / масса
0,75 мм² / 0,4 кг
Сечение гибкого провода (2 провода одинакового сечения с наконечником TWIN в виде пластиковой втулки)
0,75 мм² ... 10 мм²
Крепление скобами
2,6 Нм ... 2,8 Нм (Крепежный винт)
Ярус 1, подключение сверху и снизу
Ярус 1, подключение сверху и снизу
Расчетные данные (ATEX/IECEx)
Расчетные данные (ATEX/IECEx)
Маркировка
Взрывозащита II 2 G Ex eb IIC Gb
Температурный диапазон применения
-60 °C ... 180 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях
0404415 AB/SS-EX
Выход
(постоянно)
Параметры подключения Ex Общие информация
Параметры подключения Ex Общие информация
Диапазон моментов вращения
3,2 Нм ... 3,7 Нм
Номинальное сечение AWG
4
Возможности подключения, жесткие проводники
0,75 мм² ... 35 мм²
Сечение подключаемого провода AWG
18 ... 2,
18 ... 4
Возможности подключения, гибкие проводники
0,75 мм² ... 25 мм²
Повышение температуры Ex
40 К (85 A / 25 mm²)
Ярус-взрывобезопасность Общие информация
Ярус-взрывобезопасность Общие информация
Расчетный ток
85 A
Контактное сопротивление
0,24 мΩ
2 жестких провода одинакового сечения AWG
18 ... 8
2 гибких провода одинакового сечения AWG
18 ... 8
Стойкость к кратковременным токам 25 мм²
3 кA
Стойкость к кратковременным токам 35 мм²
4,2 кA
Количество
0
Производитель
Phoenix Contact
compatible_products0
ссылка на артикул0402174, ссылка на артикул1205079, ссылка на артикул1030130, ссылка на артикул1030131, ссылка на артикул1030132, ссылка на артикул1030135, ссылка на артикул3006166, ссылка на артикул3034015, ссылка на артикул3073827, ссылка на артикул3075728, ссылка на артикул3245011, ссылка на артикул3245024, ссылка на артикул3245037, ссылка на артикул3245040, ссылка на артикул3245053, ссылка на артикул3245066, ссылка на артикул3073830, ссылка на артикул1030137, ссылка на артикул3032813, ссылка на артикул3032004, ссылка на артикул3032091, ссылка на артикул3033090, ссылка на артикул1030138, ссылка на артикул1030130, ссылка на артикул1030131, ссылка на артикул1030132, ссылка на артикул1030135, ссылка на артикул3006166, ссылка на артикул3034015, ссылка на артикул3073827, ссылка на артикул3075728, ссылка на артикул3245011, ссылка на артикул3245024, ссылка на артикул3245037, ссылка на артикул3245040
compatible_products1
ссылка на артикул3245053, ссылка на артикул3245066, ссылка на артикул3073830, ссылка на артикул1030137, ссылка на артикул3032813, ссылка на артикул3032004, ссылка на артикул3032091, ссылка на артикул3033090, ссылка на артикул1030138
accessory_for
ссылка на артикул1030130,ссылка на артикул1030131,ссылка на артикул1030132,ссылка на артикул1030135,ссылка на артикул3006166,ссылка на артикул3034015,ссылка на артикул3073827,ссылка на артикул3075728,ссылка на артикул3245011,ссылка на артикул3245024,ссылка на артикул3245037,ссылка на артикул3245040,ссылка на артикул3245053,ссылка на артикул3245066,ссылка на артикул3073830,ссылка на артикул1030137,ссылка на артикул3032813,ссылка на артикул3032004,ссылка на артикул3032091,ссылка на артикул3033090,ссылка на артикул1030138
also_bought
https://www.phoenixcontact.com/0809395,https://www.phoenixcontact.com/0809845,https://www.phoenixcontact.com/1004076,https://www.phoenixcontact.com/1212499,https://www.phoenixcontact.com/3032143,https://www.phoenixcontact.com/3247434,https://www.phoenixcontact.com/3273460
Ключ изделия
BE7331
Товар поставляется стандартно
да
Поддерживается на складе в Германии
Да
Номинальный ток IN
125 A
Нагрузочная способность шины нейтрали
140 A
Диапазон моментов затяжки крепежного винта
2,6 Нм ... 2,8 Нм
