Описание

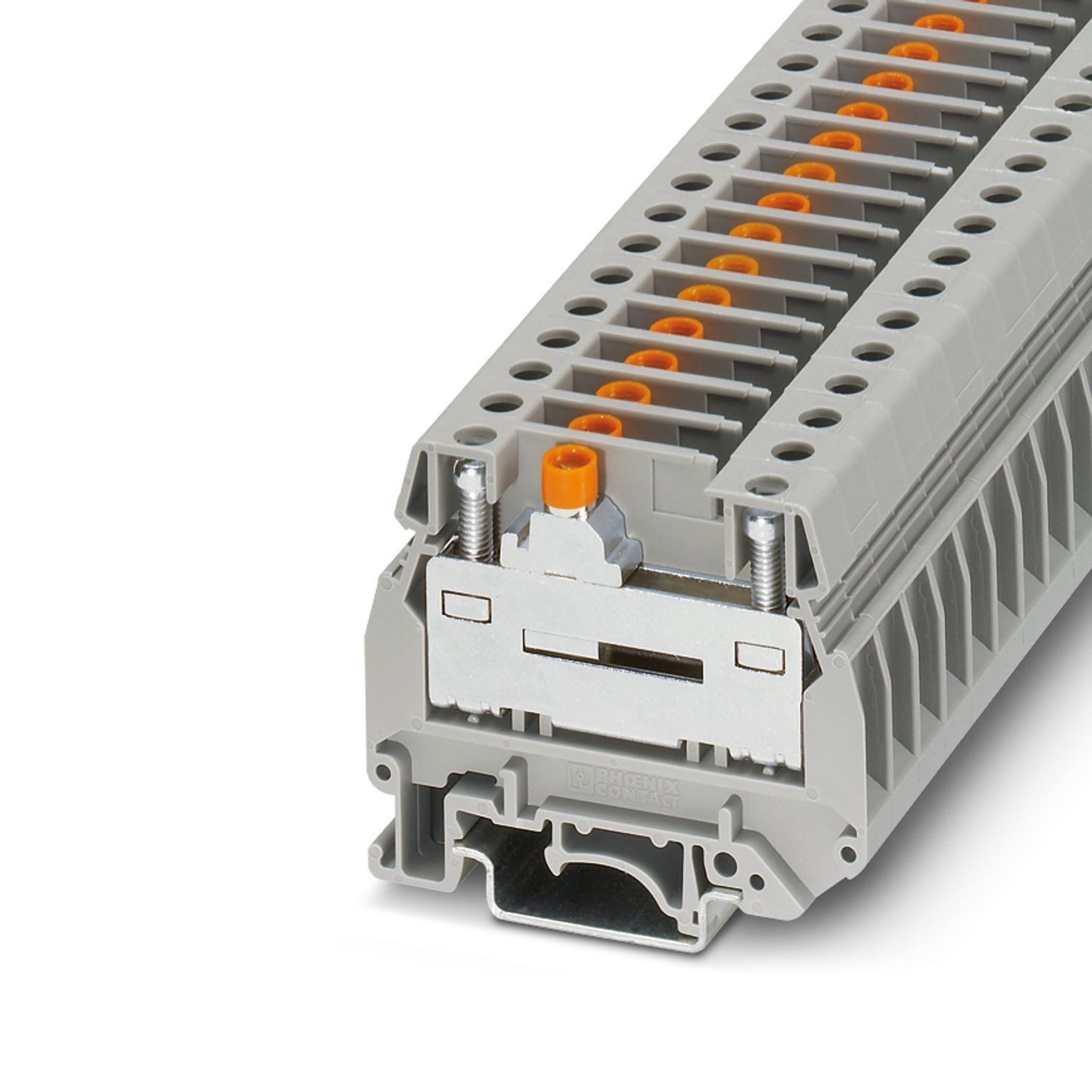

Ползунковая клемма, со скользящей перемычкой, номинальное напряжение: 500 В, номинальный ток: 41 A, количество точек подсоединения: 2, тип подключения: Винтовые зажимы, Расчетное сечение: 6 мм2, 1. ярус, cечение: 0,5 мм2 - 10 мм2, тип монтажа: NS 35/7,5, NS 35/15, NS 32, цвет: cерый
Характеристики
Номинальное сечение
6 мм²
Количество рядов
1
Количество точек подключения
2
Товар доставляется
да
advatnages

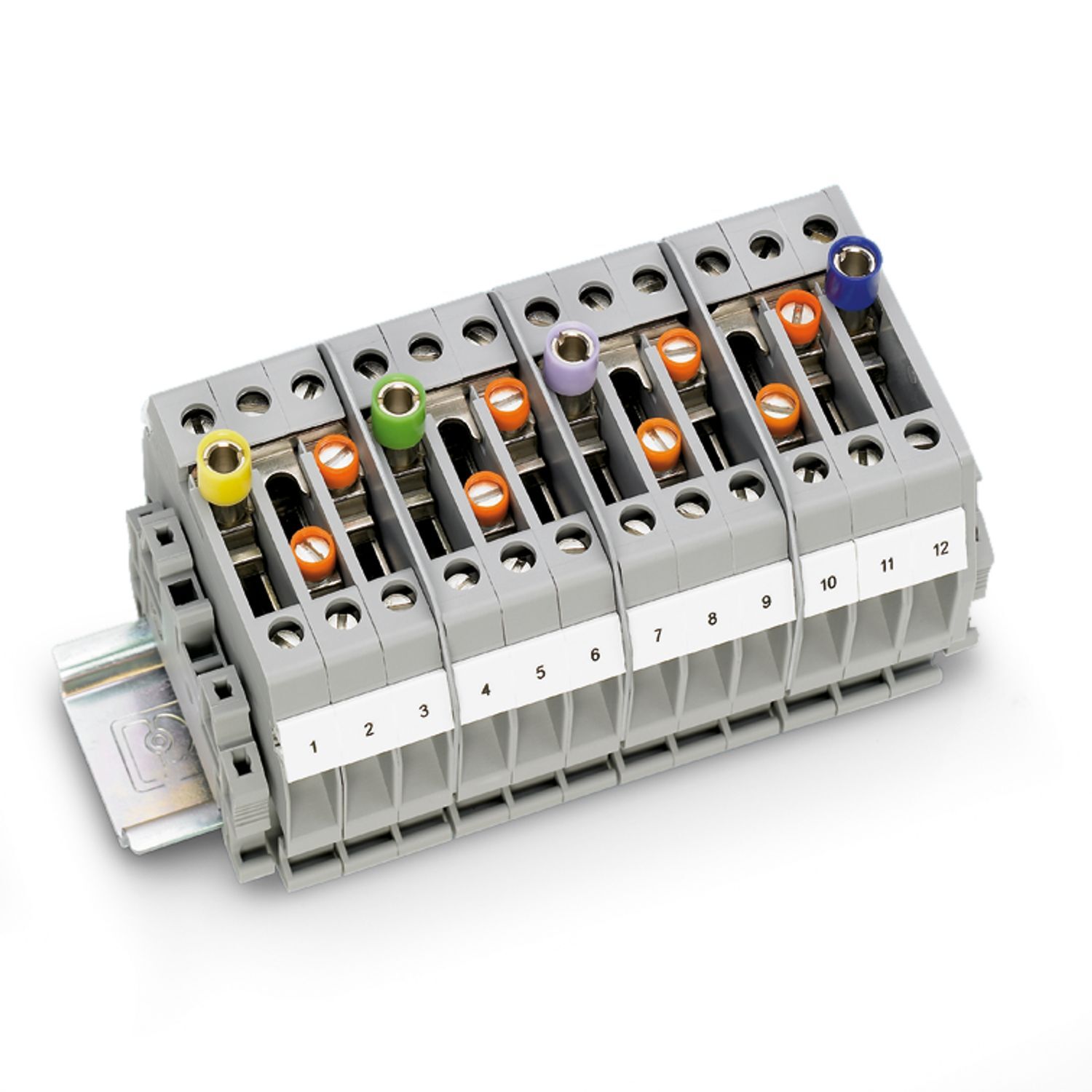

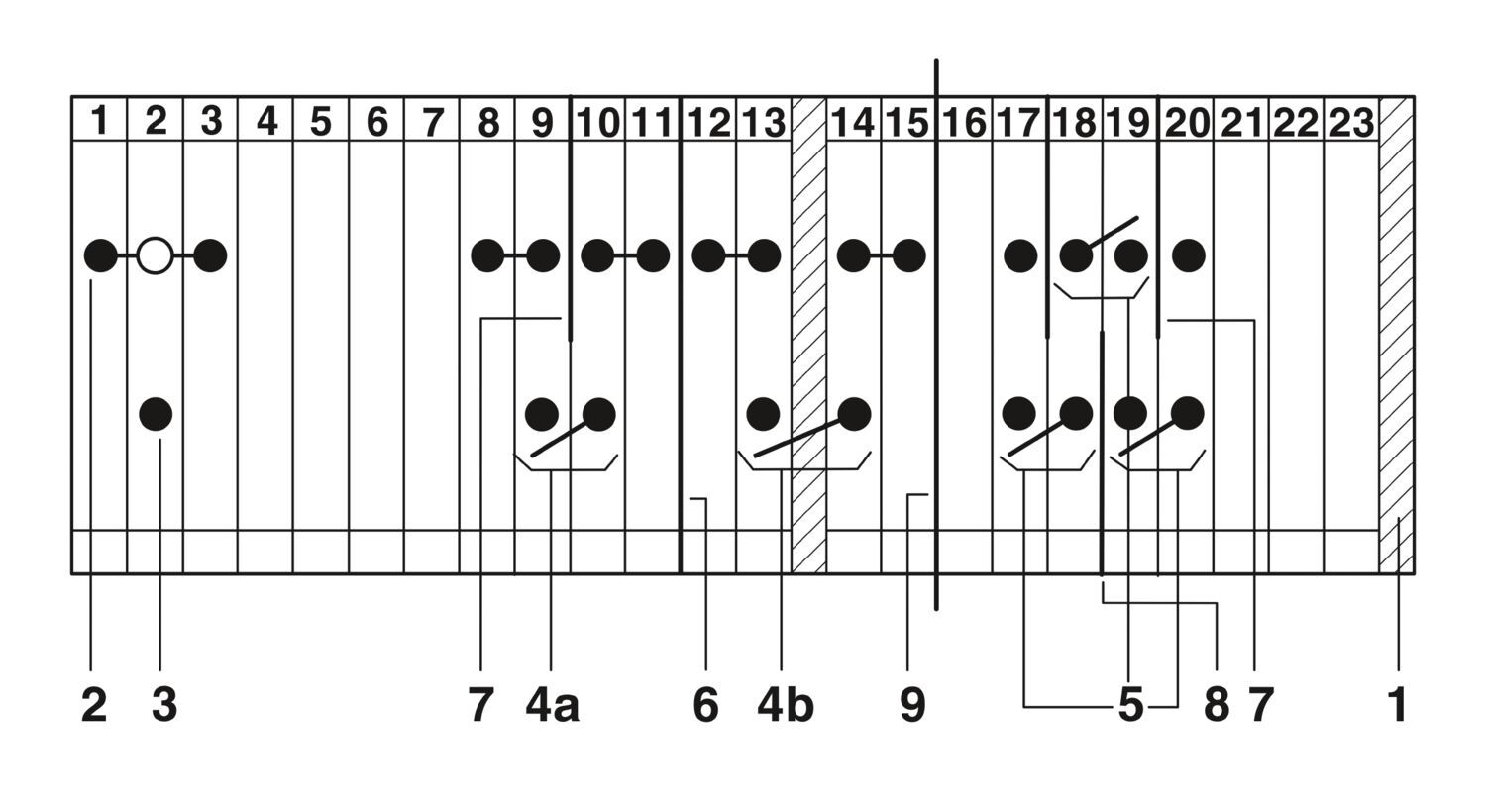

С помощью перемычек и скользящих перемычек могут подключаться отдельно измерительные устройства или реле защиты|Кроме того, ползунки в зависимости от коммутационных задач соединяются с коммутационной перемычкой
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
32,4 g
Вес/шт. (без упаковки)
31,376 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/polzunkovaa-klemma-ugsk-s-gs-0313085
Тип изделия
Проходная клемма
Потенциалы
1
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
1,31 Вт
Тип подключения
Винтовые зажимы
Резьба винтов
M4
Момент затяжки
1,5 ... 1,8 Нм
Длина снятия изоляции
11 мм
Сечение жесткого провода
0,5 мм² ... 10 мм²
Сечение проводника AWG
20 ... 8 (пересчитано согласно МЭК)
Сечение гибкого провода
0,5 мм² ... 6 мм²
Сечение гибкого проводника [AWG]
20 ... 10 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,5 мм² ... 6 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,5 мм² ... 4 мм²
2 жестких провода одинакового сечения
0,5 мм² ... 1,5 мм²
2 гибких провода одинакового сечения
0,5 мм² ... 4 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
0,5 мм² ... 4 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 4 мм²
Номинальный ток
41 A
Максимальный ток нагрузки
57 A (при сечении провода 10 мм²)
Номинальное напряжение
500 В
Ширина
8,2 мм
Высота
61 мм
Глубина на NS 32
57,6 мм
Глубина на NS 35/7,5
52,7 мм
Глубина на NS 35/15
60,2 мм
Класс воспламеняемости согласно UL 94
V2
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер артикула
0313085
Ценовая группа
BE1233
Номер таможенного тарифа
85369010
Страна происхождения
DE
downloads
https://www.phoenixcontact.com/product/product/MDMxMzA4NQ/downloads/7926285?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MDMxMzA4NQ/downloads/7926786?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
1. ярус
1. ярус
Серия изделий
UGSK
Подключение согласно стандарту
МЭК 60947-7-1
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
125 °C
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
27,5 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
