Описание

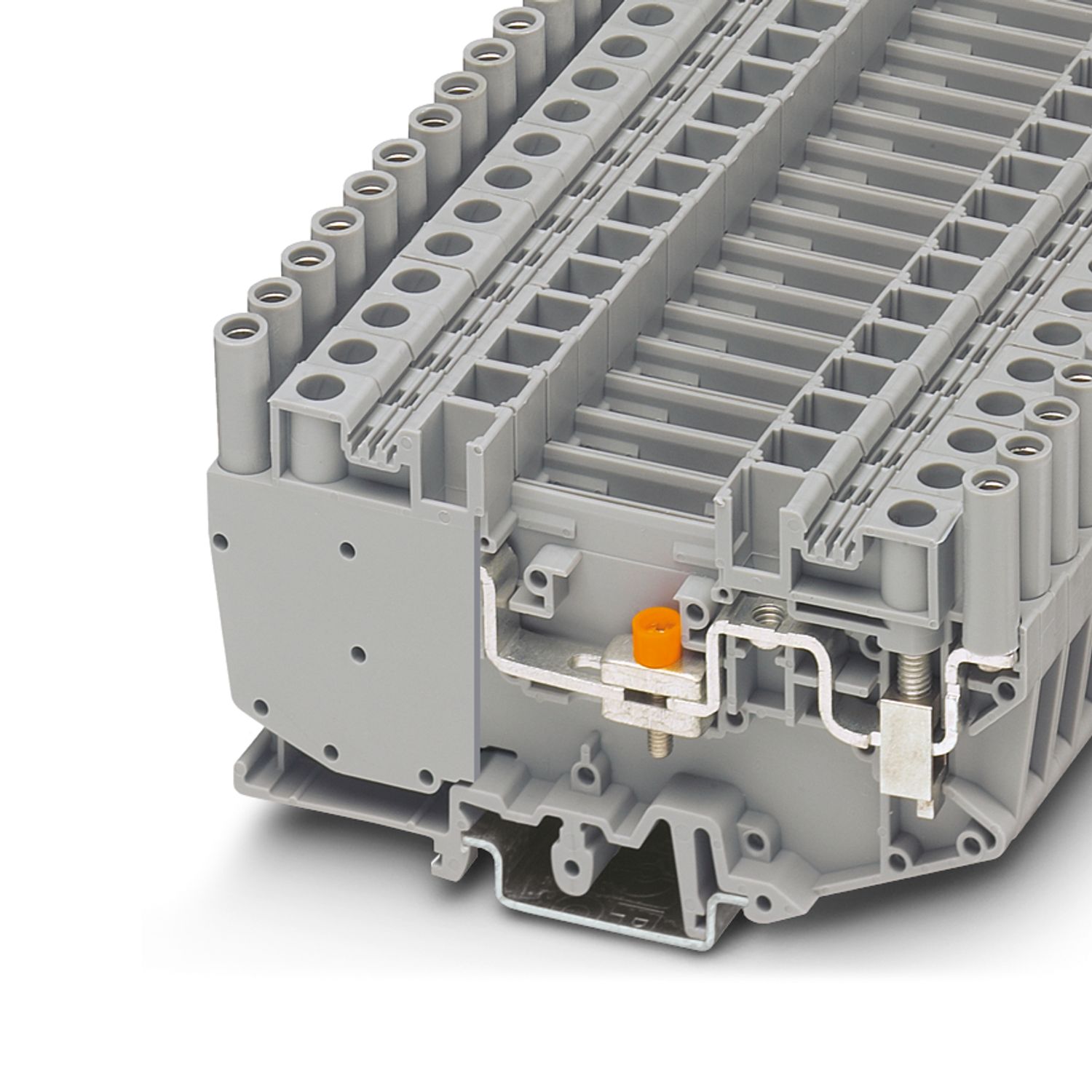

Измерительная клемма с ползунковым размыкателем, со скользящей перемычкой, номинальное напряжение: 500 В, номинальный ток: 41 A, тип подключения: Винтовые зажимы, Расчетное сечение: 6 мм2, cечение: 0,5 мм2 - 10 мм2 , тип монтажа: NS 35/7,5, NS 35/15, NS 32, цвет: cерый
Характеристики
Штрих-код
4017918001315
Габариты (ДxШxВ, см):
8.2x99.5x66.5
статус на складе в Германии
В настоящее время нет на складе
Номинальное сечение
6 мм²
Количество рядов
1
Количество точек подключения
2
advatnages
Контрольные гнезда с защитой от прикосновений и диаметром 4 мм предустановлены|Клеммы могут оснащаться жесткими и коммутируемыми перемычками с обеих сторон
Общая информация
Общая информация
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
50
Вес/шт. (с упаковкой)
38,36 g
Вес/шт. (без упаковки)
37,02 g
Цвет
серый (RAL 7042)
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-13T09:54:30.007
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/izmeritelnaa-klemma-s-polzunkovym-razmykatelem-urtk-sp-0311126
Потенциалы
1
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
1,31 Вт
Количество точек подключения на ярус
2
Тип подключения
Винтовые зажимы
Резьба винтов
M3,
M4
Момент затяжки
1,5 ... 1,8 Нм
Длина снятия изоляции
11 мм
Сечение жесткого провода
0,5 мм² ... 10 мм²
Сечение проводника AWG
20 ... 8 (пересчитано согласно МЭК)
Сечение гибкого провода
0,5 мм² ... 6 мм²
Сечение гибкого проводника [AWG]
20 ... 10 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,5 мм² ... 6 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,5 мм² ... 6 мм²
2 жестких провода одинакового сечения
0,5 мм² ... 2,5 мм²
2 гибких провода одинакового сечения
0,5 мм² ... 4 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
0,5 мм² ... 2,5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 4 мм²
Номинальный ток
41 A
Максимальный ток нагрузки
50 A (при сечении провода 10 мм²)
Номинальное напряжение
500 В
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Нет
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер артикула
0311126
Номер таможенного тарифа
85369010
Страна происхождения
TR
Подключение согласно стандарту
МЭК 60947-7-1
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Результат
Испытание пройдено
Испытание на нагревание
Испытание на нагревание
Требования, испытание на нагревание
Повышение температуры ≤ 45 K
Стойкость к кратковременным токам 6 мм²
0,72 кA
Рабочая электрическая прочность
Рабочая электрическая прочность
Механическая прочность
Механическая прочность
Крепление на носителе
Крепление на носителе
Монтажная рейка/крепежное основание
NS 32/NS 35
Сила при испытании, заданное значение
5 Н
Испытание на повреждение и расшатывание проводника
Испытание на повреждение и расшатывание проводника
Скорость вращения
10 (+/- 2) об/мин.
Повороты
135
Сечение провода / масса
0,5 мм²/0,3 кг
Испытание игольчатым пламенем
Испытание игольчатым пламенем
Время воздействия
30 c
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Указание
При присоединении к открытой стороне корпуса проходной клеммы той же серии и размера необходимо предусмотреть на ней крышку при условии, что ожидаемое напряжение изоляции составляет 320 В.
Ярус 1, подключение сверху и снизу
Ярус 1, подключение сверху и снизу
Вибрации/ широкополосные шумы
Вибрации/ широкополосные шумы
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2018-05
Ассортимент
Испытания на долговечность, категория 2, на поворотной тележке
Частота
от f1 = 5 Гц до f2 = 250 Гц
ASD-уровень
6,12 (м/с²)²/Гц
Ускорение
3,12г,
5г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось,
X-, Y- и Z-ось (положит. и отрицат.)
Ударопрочность
Ударопрочность
Форма удара
Полусинусоида
Продолжительность удара
30 мс
Количество ударов в 1 направлении
3
Стойкость к кратковременным токам 10 мм²
1,2 кA
Количество
0
Производитель
Phoenix Contact
compatible_products0
ссылка на артикул1303337, ссылка на артикул0301534, ссылка на артикул0200020, ссылка на артикул0200046, ссылка на артикул0200059, ссылка на артикул0311663, ссылка на артикул0203263, ссылка на артикул0202154, ссылка на артикул0202141, ссылка на артикул0202138, ссылка на артикул0360025, ссылка на артикул0360012, ссылка на артикул0202142, ссылка на артикул3072340, ссылка на артикул3072341, ссылка на артикул0311139, ссылка на артикул1007235, ссылка на артикул3034361, ссылка на артикул3034374, ссылка на артикул3034358, ссылка на артикул3240265, ссылка на артикул3070402, ссылка на артикул3070403, ссылка на артикул3070404, ссылка на артикул3070423, ссылка на артикул3070424, ссылка на артикул0308359, ссылка на артикул0311155, ссылка на артикул1201002, ссылка на артикул1201015, ссылка на артикул0801733, ссылка на артикул0801681, ссылка на артикул1204119, ссылка на артикул1204122, ссылка на артикул0801704
compatible_products1
ссылка на артикул1206421, ссылка на артикул1206434, ссылка на артикул0801762, ссылка на артикул1206560, ссылка на артикул1201730, ссылка на артикул1201714, ссылка на артикул0806602, ссылка на артикул1204135, ссылка на артикул1201756, ссылка на артикул1206599, ссылка на артикул1206586, ссылка на артикул1201895, ссылка на артикул1206573, ссылка на артикул1201798, ссылка на артикул1052002, ссылка на артикул0825011, ссылка на артикул0818072, ссылка на артикул0824597, ссылка на артикул0828740, ссылка на артикул0829616, ссылка на артикул1052015, ссылка на артикул1052028, ссылка на артикул1052413, ссылка на артикул3022218, ссылка на артикул3022276, ссылка на артикул0800886, ссылка на артикул1201442, ссылка на артикул1201413, ссылка на артикул1205066, ссылка на артикул3072821
also_bought
https://www.phoenixcontact.com/0311087,https://www.phoenixcontact.com/0311139,https://www.phoenixcontact.com/0360012,https://www.phoenixcontact.com/1303337,https://www.phoenixcontact.com/3032758,https://www.phoenixcontact.com/3032761,https://www.phoenixcontact.com/3032790,https://www.phoenixcontact.com/3034468,https://www.phoenixcontact.com/3212170
Ключ изделия
BE1233
Товар поставляется стандартно
да
Поддерживается на складе в Германии
Нет
Момент затяжки замыкателя
M3 0,6 ... 0,8 Нм
