Описание

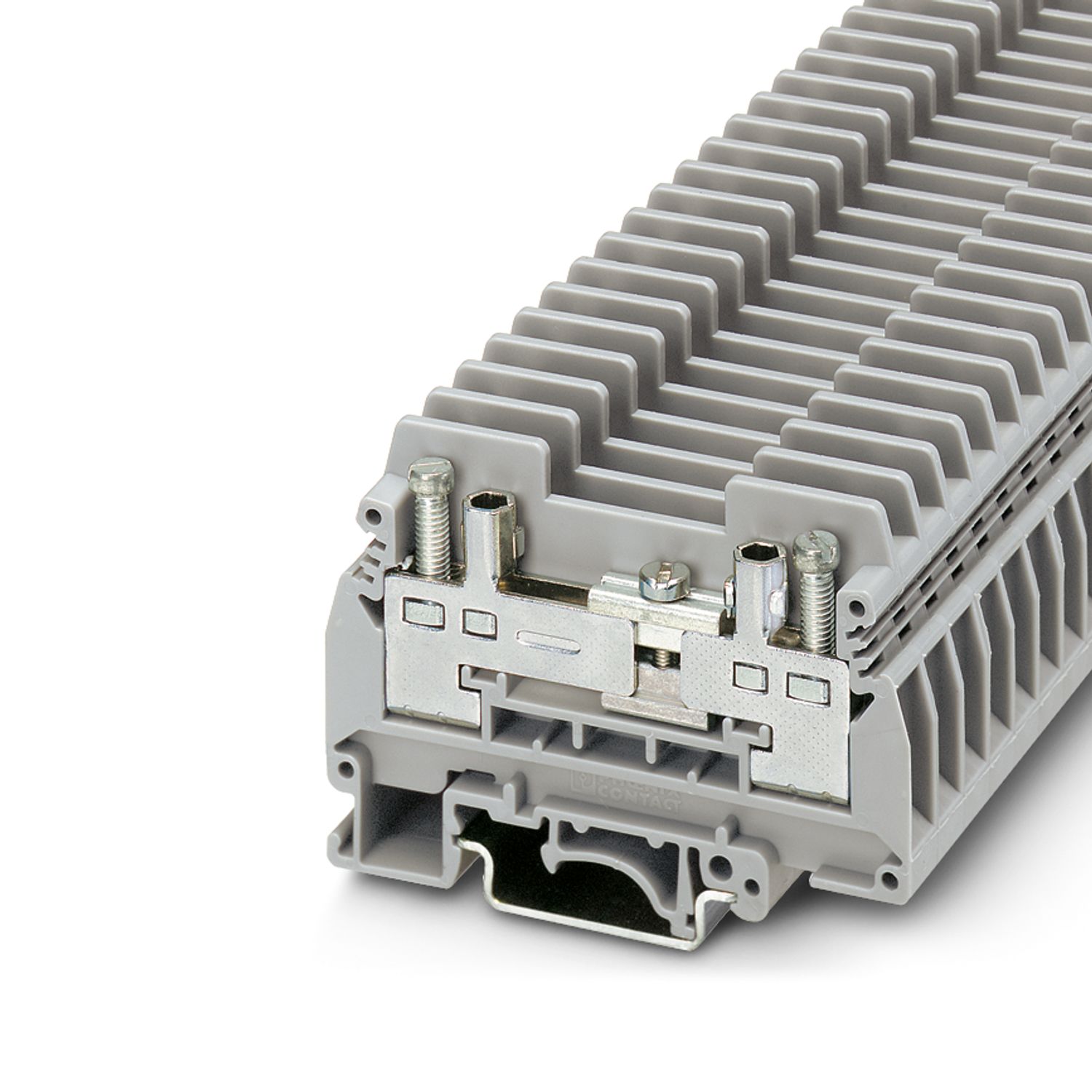

Измерительная клемма с ползунковым размыкателем, с двумя контрольными отверстиями для контрольного штекера 4 мм или для коммутационных или винтовых перемычек, номинальное напряжение: 400 В, номинальный ток: 41 A, тип подключения: Винтовые зажимы, Расчетное сечение: 6 мм2, cечение: 0,5 мм2 - 10 мм2 , тип монтажа: NS 35/7,5, NS 35/15, NS 32, цвет: cерый
Характеристики
Штрих-код
4017918001292
Габариты (ДxШxВ, см):
8.2x72x59
статус на складе в Германии
На складе
Номинальное сечение
6 мм²
Количество рядов
1
Количество точек подключения
2
advatnages

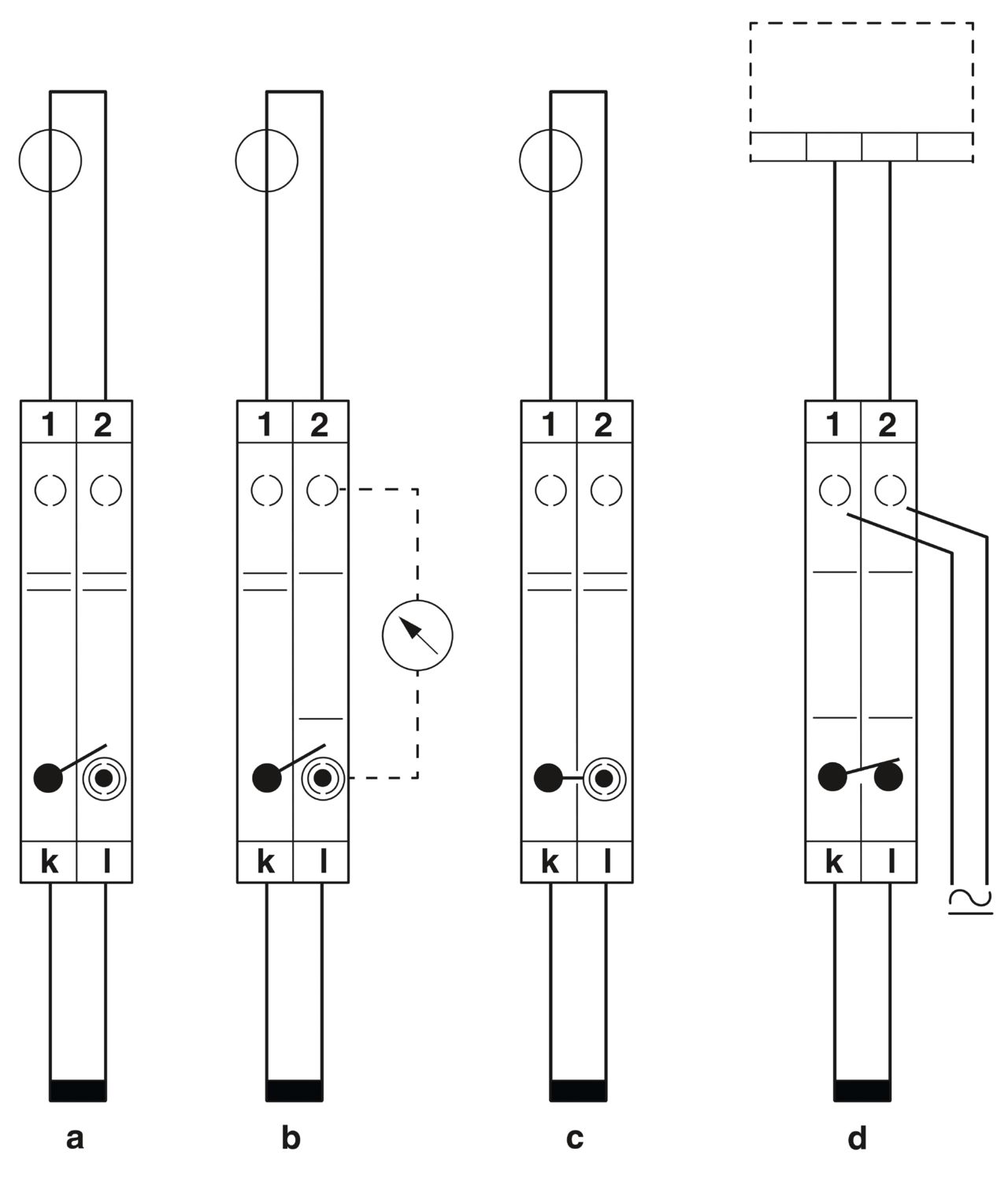

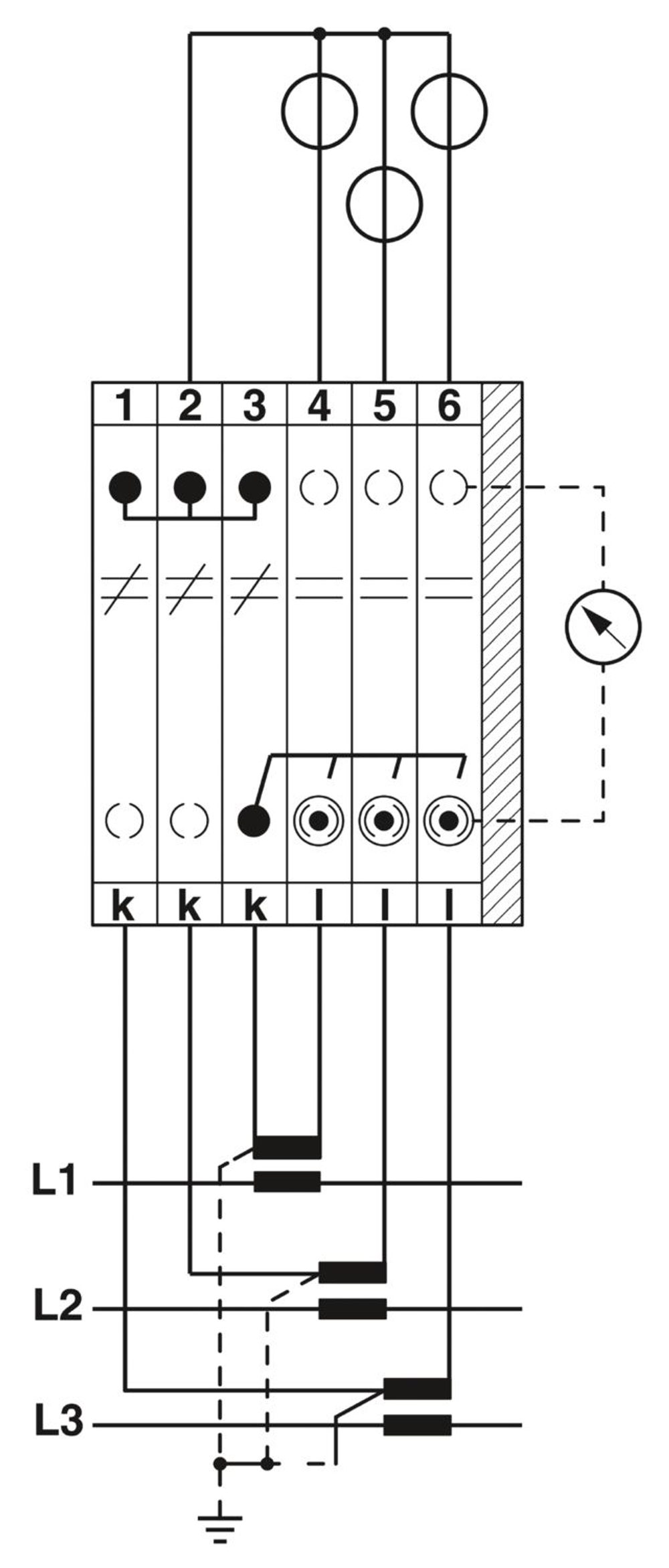

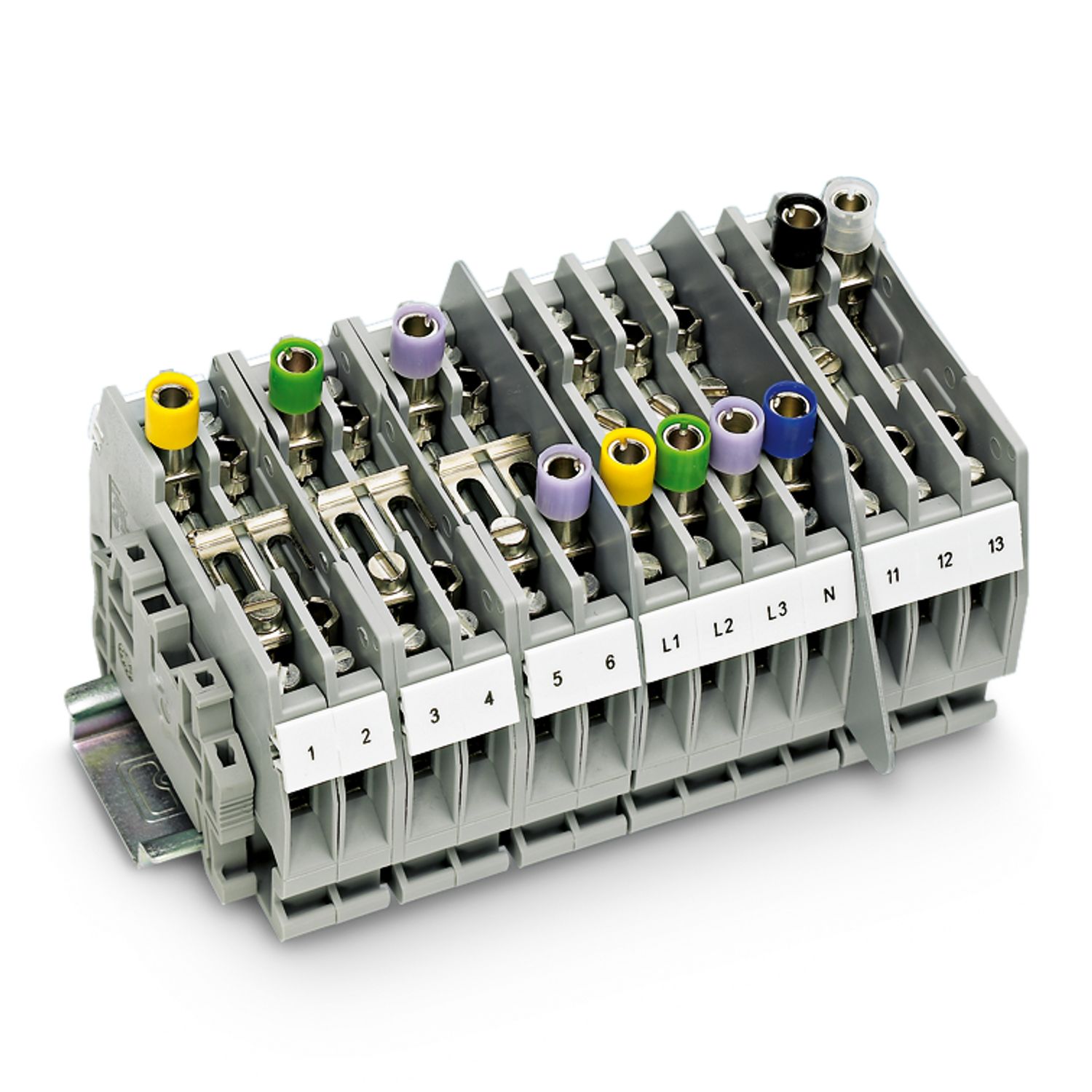

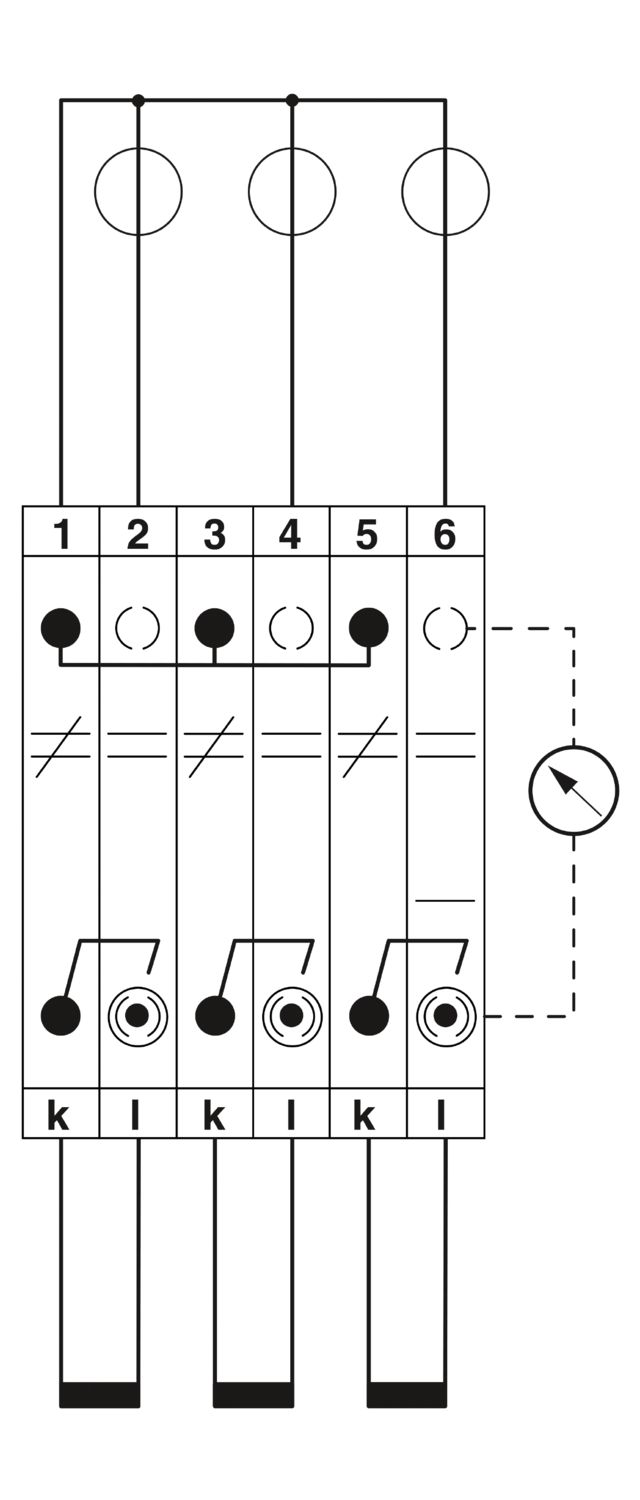

Для простого и наглядного контроля во вторичных цепях преобразования тока могут использоваться контрольные разделительные клеммы семейства URTK/S|С обеих сторон от зоны размыкания клемма оснащена контрольным гнездом, которое может использоваться для параллельного подключения соседних клемм
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
50
Вес/шт. (с упаковкой)
33,74 g
Вес/шт. (без упаковки)
33,74 g
Цвет
серый (RAL 7042)
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-13T09:54:30.007
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/izmeritelnaa-klemma-s-polzunkovym-razmykatelem-urtk-s-0311087
Потенциалы
1
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
1,31 Вт
Количество точек подключения на ярус
2
Тип подключения
Винтовые зажимы
Резьба винтов
M3,
M4
Момент затяжки
1,2 ... 1,5 Нм
Длина снятия изоляции
13 мм
Калиберная пробка
A5
Сечение жесткого провода
0,5 мм² ... 10 мм²
Сечение проводника AWG
20 ... 8 (пересчитано согласно МЭК)
Сечение гибкого провода
0,5 мм² ... 6 мм²
Сечение гибкого проводника [AWG]
20 ... 10 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,5 мм² ... 6 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,5 мм² ... 4 мм²
2 жестких провода одинакового сечения
0,5 мм² ... 2,5 мм²
2 гибких провода одинакового сечения
0,5 мм² ... 6 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
0,5 мм² ... 4 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 4 мм²
Номинальный ток
41 A
Максимальный ток нагрузки
57 A (при сечении провода 10 мм²)
Номинальное напряжение
400 В
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер артикула
0311087
Номер таможенного тарифа
85369010
Страна происхождения
CN
Подключение согласно стандарту
МЭК 60947-7-1
Статическое использование изоляционного материала на холоде
-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Испытание импульсным напряжением
Испытание импульсным напряжением
Испытательное напряжение, заданное значение
7,3 кВ,
1,89 кВ
Результат
Испытание пройдено
Испытание на нагревание
Испытание на нагревание
Требования, испытание на нагревание
Повышение температуры ≤ 45 K
Стойкость к кратковременным токам 6 мм²
0,72 кA
Рабочая электрическая прочность
Рабочая электрическая прочность
Механическая прочность
Механическая прочность
Крепление на носителе
Крепление на носителе
Монтажная рейка/крепежное основание
NS 32/NS 35
Сила при испытании, заданное значение
5 Н
Испытание на повреждение и расшатывание проводника
Испытание на повреждение и расшатывание проводника
Скорость вращения
10 (+/- 2) об/мин.
Повороты
135
Сечение провода / масса
0,5 мм²/0,3 кг
Испытание игольчатым пламенем
Испытание игольчатым пламенем
Время воздействия
30 c
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Вибрации/ широкополосные шумы
Вибрации/ широкополосные шумы
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2022-06
Ассортимент
Испытания на долговечность, категория 2, на поворотной тележке
Частота
от f1 = 5 Гц до f2 = 250 Гц
ASD-уровень
6,12 (м/с²)²/Гц
Ускорение
3,12г,
30г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось,
X-, Y- и Z-ось (положит. и отрицат.)
Ударопрочность
Ударопрочность
Форма удара
Полусинусоида
Продолжительность удара
18 мс
Количество ударов в 1 направлении
3
Количество
0
Производитель
Phoenix Contact
compatible_products0
ссылка на артикул0311171, ссылка на артикул0202154, ссылка на артикул0202141, ссылка на артикул0202138, ссылка на артикул0311265, ссылка на артикул0311236, ссылка на артикул0202142, ссылка на артикул3072340, ссылка на артикул3072341, ссылка на артикул0310020, ссылка на артикул0310211, ссылка на артикул0310224, ссылка на артикул1007235, ссылка на артикул3034361, ссылка на артикул3034374, ссылка на артикул3034358, ссылка на артикул3072820, ссылка на артикул3070402, ссылка на артикул3070403, ссылка на артикул3070404, ссылка на артикул3070423, ссылка на артикул3070424, ссылка на артикул0308359, ссылка на артикул0311281, ссылка на артикул0311278, ссылка на артикул1742989, ссылка на артикул1201002, ссылка на артикул1201015, ссылка на артикул0801733, ссылка на артикул0801681, ссылка на артикул1204119, ссылка на артикул1204122, ссылка на артикул0801704, ссылка на артикул1206421, ссылка на артикул1206434
compatible_products1
ссылка на артикул0801762, ссылка на артикул1206560, ссылка на артикул1201730, ссылка на артикул1201714, ссылка на артикул0806602, ссылка на артикул1204135, ссылка на артикул1201756, ссылка на артикул1206599, ссылка на артикул1206586, ссылка на артикул1201895, ссылка на артикул1206573, ссылка на артикул1201798, ссылка на артикул1052002, ссылка на артикул0825011, ссылка на артикул0818072, ссылка на артикул0824597, ссылка на артикул0828740, ссылка на артикул0829616, ссылка на артикул1052015, ссылка на артикул1052028, ссылка на артикул1052413, ссылка на артикул3022218, ссылка на артикул3022276, ссылка на артикул0800886, ссылка на артикул1201442, ссылка на артикул1201413, ссылка на артикул0311391, ссылка на артикул0311388, ссылка на артикул0311375, ссылка на артикул0311362, ссылка на артикул0311359, ссылка на артикул0311346, ссылка на артикул0311333, ссылка на артикул0311320, ссылка на артикул0311317
also_bought
https://www.phoenixcontact.com/0202138,https://www.phoenixcontact.com/0310020,https://www.phoenixcontact.com/0310211,https://www.phoenixcontact.com/0311171,https://www.phoenixcontact.com/0311236,https://www.phoenixcontact.com/0311278,https://www.phoenixcontact.com/0311728,https://www.phoenixcontact.com/0311731,https://www.phoenixcontact.com/3212170
Ключ изделия
BE1233
Товар поставляется стандартно
да
compatible_products2
ссылка на артикул0311744, ссылка на артикул0311757, ссылка на артикул0311731, ссылка на артикул0311760, ссылка на артикул0311773, ссылка на артикул0311728, ссылка на артикул1205066
Поддерживается на складе в Германии
Да
Момент затяжки замыкателя
M3 0,6 ... 0,8 Нм
